OmniScan. Конспект «Калибровка задержки призмы»
Справочные материалы по работе с ПО OmniScan MXU 4: калибровка задержки призмы. Программное обеспечение OmniScan MXU 4 работает с дефектоскопами OmniScan SX и OmniScan MX2 и ПО OmniPC для повышения эффективности неразрушающего контроля контроля материалов. Позволяет дефектоскопистам ускорить контроль сварных соединений.
ПО OmniScan MXU 4
Управление приборами OmniScan SX и OmniScan MX2 осуществляется программным обеспечением с одноимённым названием OmniScan MXU 4.x. Последнюю версию прошивки можно скачать по ссылке MXU 4.4R5.zip
Программное обеспечение OmniScan MXU содержит множество функций, которые позволяют выполнять неразрушающий контроль традиционным ультразвуковым методом (УЗ) и методом фазированных решеток (ФР). В зависимости от модуля, установленного на задней части дефектоскопа OmniScan, вы можете использовать УЗ- или ФР-преобразователи. Можно совмещать режим фазированной решетки (ФР) и традиционный ультразвуковой (УЗ) режим в зависимости от конфигурации прибора. С помощью мастеров калибровки OmniScan MXU можно выполнять калибровку различных ультразвуковых параметров.

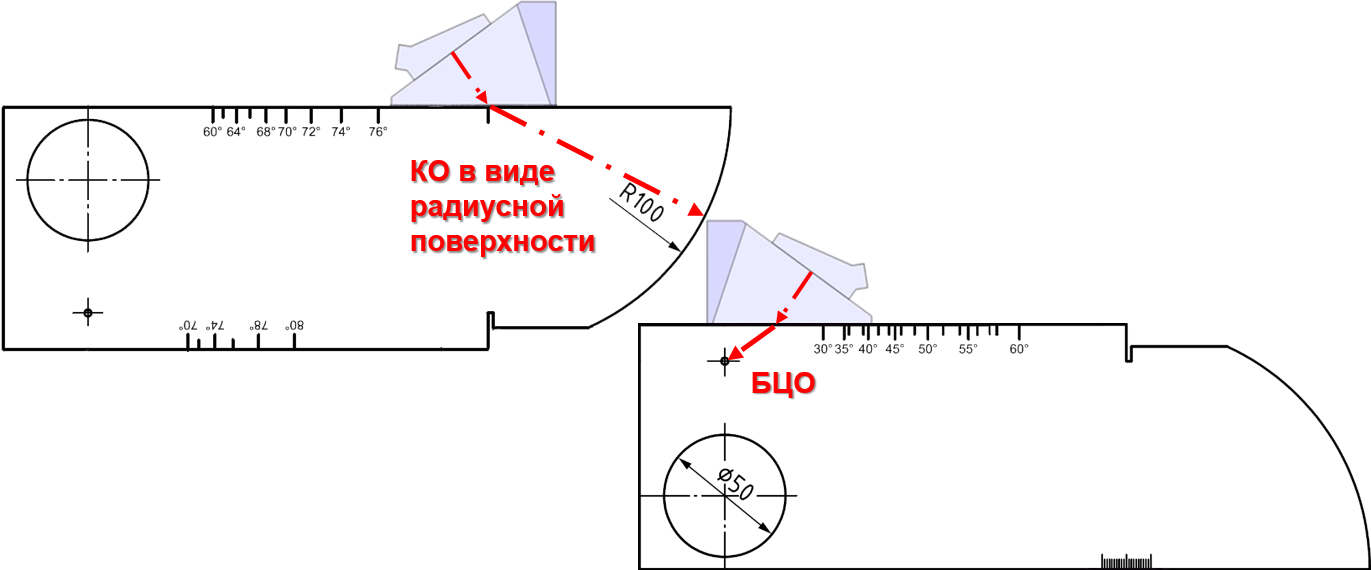

Рассмотрим, как откалибровать задержку угловой призмы для ФР ПЭП
Калибровка задержки призмы обязательно должна выполняться перед проведением контроля. Процесс калибровки задержки призмы схож с традиционным УЗК. Однако существенным отличием является, что в технологии фазированных решёток используется более одного УЗ-лучей. УЗ-лучи проходят свой собственный путь в призме, который может отличаться по длительности от других.
Важность калибровке призмы добавляет постепенный износ поверхности призмы и получение вследствие этого геометрических отклонений от заводских значений. Правильно выполненная калибровка задержки призмы полностью отсекает путь УЗ-лучей, которые они преодолевают в призме, что позволяет точно выявить положение дефектов.
Когда задержка призмы откалибрована, О мм на шкале глубиномера развёртки А соответствует точке выхода УЗ луча из призмы в материал. При секторном сканировании* каждый УЗ-луч, выходящий из ФР ПЭП под собственным углом, имеет отличную от других задержку в призме. УЗ-лучи приходят на контактную поверхность призмы и входят в материал ОК в разное время.
Если задержка призмы не откалибрована, то часть шкалы глубиномера будет расположена «в призме»: время прохождения УЗ-луча накладываться на шкалу глубиномера развёртки А. Измерительные функции DA (глубина залегания дефектов) и SA (расстояние до дефекта по лучу) будут показывать ложные значения.
