Толщиномер З8DLPlus. Высокотемпературные измерения

Толщиномер 38DLPLUS

Толщиномер полностью совместим с ПЭП совмещенного и раздельно-совмещённого типа производства Evident | Olympus NDT. 38DL PLUS в  комплектации с различными преобразователями может применяться для самых разнообразных измерений: определение толщины труб с внутренним слоем ржавчины, измерение толщины тонких или многослойных полимерных композитных материалов и многое другое.

Что на счёт измерения сильно нагретых объектов контроля?

Настроимся на высокотемпературные измерения после выполнения калибровки скорости УЗК и задержки призмы

1) в 38DLPlus:
- отрегулировать усиление (добавить от 5 до 6 дБ) и длительность (диапазон) развертки так, чтобы видеть сигнал от обратной стороны, измеряемой стенки.

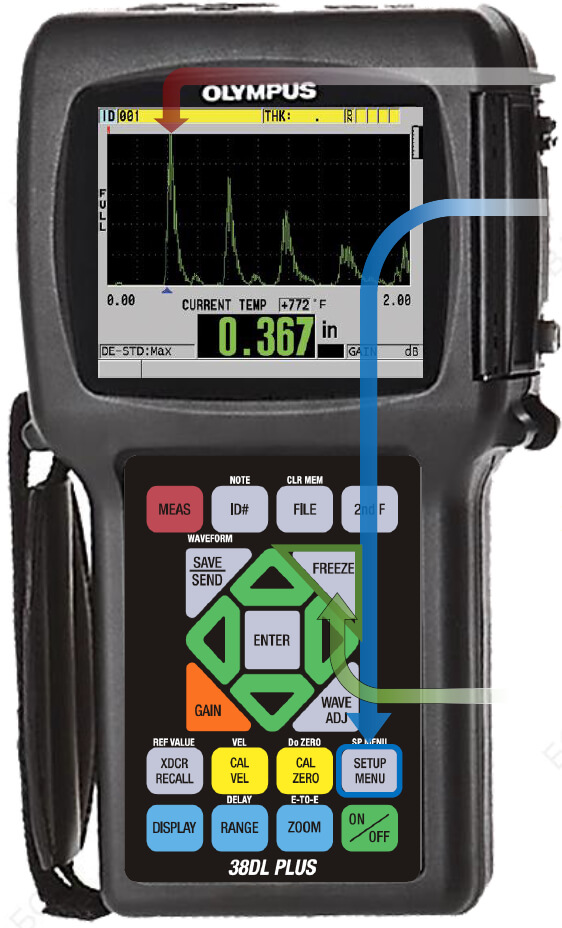

2) Перевести измерения в режим максимального обновления данных. Для этого:
- нажать кнопку [SETUP MENU];
- выбрать [ИЗМ.];
- выбрать [РЕЖИМ ИЗМЕРЕНИЙ];
- в [СКОРОСТЬ ИЗМЕРЕНИЯ] установить [MAKC] ≈30 Гц.

3) Нанести высокотемпературную акустическую контактную жидкость на ПЭП:
- среднетемпературная H-2, подходит при температурах до 398° C;
- высокотемпературная I-2, подходит при температурах для 675° C.

4) Прижать ПЭП с контактной жидкостью к измеряемой поверхности (не более 5 секунд). Если
удовлетворительный результат получить не удалось, то дать ПЭП остыть, нанести на поверхность ПЭП
больше акустической жидкости и произвести измерение снова (не более 5 секунд в контакте с
поверхностью).

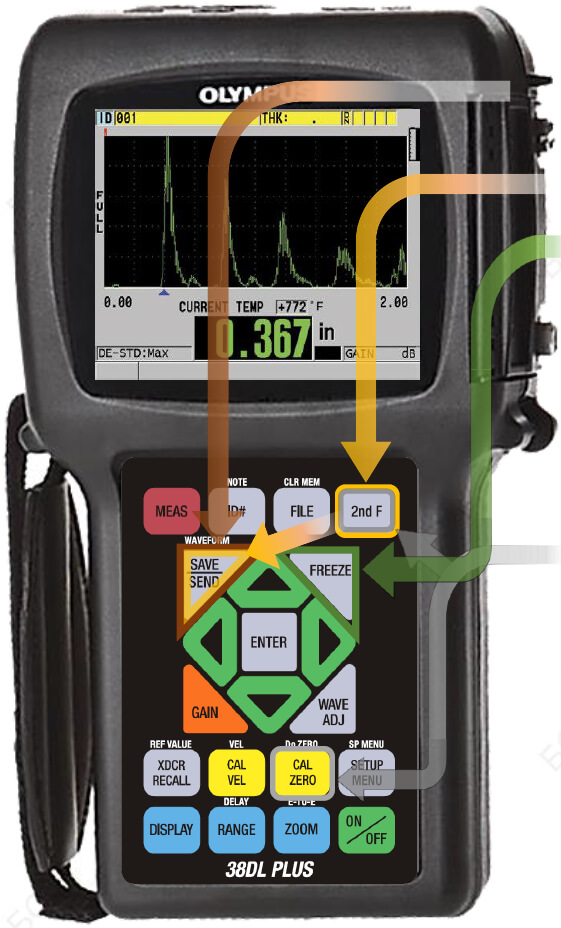

5) Нажать кнопку [FREEZE], при получении удовлетворительного результата (форма волны и значение толщины на экране прибора удовлетворяют). Если требуется, отрегулировать усиление (кнопка [GAIN]) и установить игнорирование ненужных сигналов.

6) Нажать кнопку [Save] чтобы сохранить значение толщины.

6.1) или комбинацию кнопок [2nd F], [Save] чтобы сохранить значение толщины с данными о форме волны.

7) Нажать кнопку [FREEZE] снова, чтобы перейти к измерению следующей точки объекта контроля.

8) Периодически удалять контактную жидкость с поверхности ПЭП и выполнять калибровку нуля, для
этого нажать кнопку [2nd F] и [CAL ZERO]. Это устраняет погрешности от термических процессов в ПЭП.

9) Не позволять ПЭП сильно нагреваться. ПЭП нужно остыть после каждого измерения. Чтобы быстро
охладить ПЭП, контактную поверхность можно опускать в холодную воду. После воды, вытереть
контактную поверхность ПЭП выполнить калибровку нуля снова с помощью последовательности кнопок
[2nd F] и [CAL ZERO].

Какие ПЭП можно использовать для высокотемпературных измерений:

• до 500°: D790, D791;
• до 50°: D7910, D7912, D7913, D794, D7906, MTD705;
• до 400°: D797;
• до 150°: D798, D799, D7226.
