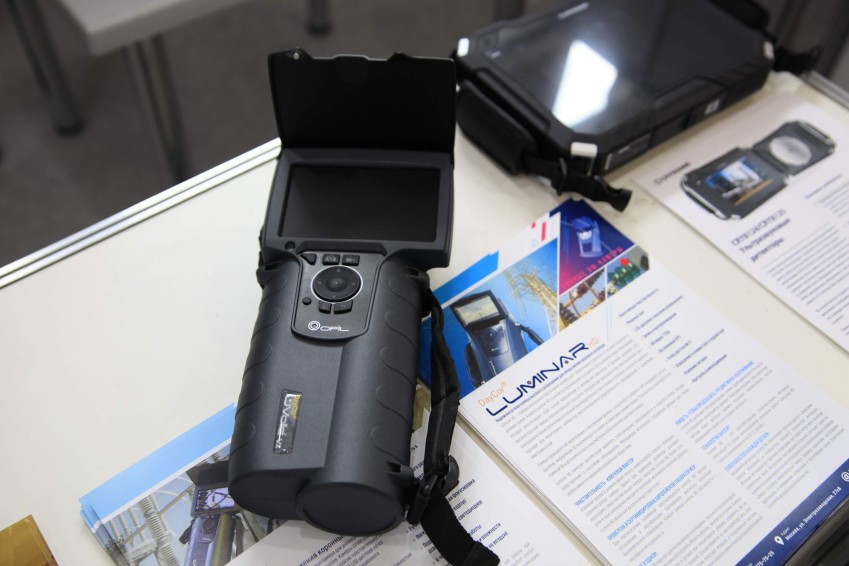

Ручная УФ камера Ofil UVolle-SX/VX

Ультрафиолетовая камера для обнаружения коронных разрядов на ЛЭП и электрооборудовании
Артикул: 22657
Цена по запросу
В наличии на складе
в Москве, самовывоз, доставка по России
Сертификат Госреестр РФ
Ofil UVolle-SX/VX
Ofil UVolle-SX/VX
УФ-камера Ofil UVolle-SX/VX
описание в pdf

Портативная камера для обнаружения коронных разрядов

UVollé SX и UVollé VX - это компактные ультрафиолетовые камеры, предназначенные для точной локализации источников коронного разряда, отображения и записи данных с оптимальным сочетанием цены и качества. Патентованная технология DayCor® гарантирует непревзойденную точность при обнаружении короны. Эргономичные камеры UVollé удобны в работе как на открытой местности, так и в помещении. Особое внимание уделено безопасности и комфорту: небольшие вес и размеры, удобный корпус, высокая четкость отображения данных, легкий доступ к функциям, более 4-х часов непрерывной работы от батареи без перегрева.

УФ-камеры могут использоваться для диагностики электротехнического оборудования на металлообрабатывающих предприятиях, нефтеперерабатывающих заводах,  в тяжелой промышленности, шахтах, центрах обработки данных, мастерских и прочих предприятиях.

Особенности

  • Запись, хранение и воспроизведение видео (VX)  и фотоснимков
  • Увеличение оптического и УФ изображений
  • Автоматическая и ручная фокусировка
  • Более 4 часов работы от аккумуляторной батареи
  • 5-дюймовый антибликовый ЖК-дисплей с яркостью 1000 кд/м²
  • Встроенная мощная светодиодная подсветка
  • Подсчет регистрируемых событий
  • Высокая степень пылевлагозащищенности (IP54)
  • Возможность подключения датчиков координат, температуры и влажности
  • Высокая чувствительность к УФ излучению (Сертифицировано всемирно-известным органом сертификации – RWE (Германия))
  • Длительная работа без перегрева

Компактная и легкая

Небольшой вес и удобный корпус, позволяют использовать UVollé одной рукой. Камера укомплектована также плечевым ремнем.

Точная локализация короны

Погрешность в наложении УФ и видимого каналов не более 1 миллирадиана, то есть источник излучения выявляется с высокой точностью, «привязывая» корону к месту ее возникновения.

Подсчет событий коронного разряда

Интенсивность обнаруженной короны представлена в виде подсчета регистрируемых УФ-событий за единицу времени. Это полезно использовать для исследования, сравнения и отчета.

Удобство в использовании

Интуитивно понятный пользовательский интерфейс обеспечивает легкость работы с камерой - включение, наведение, съемку и хранение видеоклипов и фотографий. Пользовательские настройки камеры можно сохранять и использовать многократно.

Запись и воспроизведение видео, фотографий и аудиометок

Видео клипы и фотографии записываются и хранятся на сменной флеш-карте и могут воспроизводиться на экране камеры. Также можно записывать голосовые комментарии и использовать их в дальнейшем для документирования и отчетности.

Технология DayCor®

В камерах применяется передовая технология DayCor® компании OFIL (Пат. EP1112459B1), обеспечивающая полное отсечение солнечного света и высокую чувствительность к УФ. Кроме того, в качестве дополнительного способа повышения качества сигнала может использоваться интеграция кадров.

Высококачественный 5-дюймовый ЖК-дисплей

Большой антибликовый 5-дюймовый ЖК-дисплей с высоким разрешением (800х480 пикселей),  яркостью 1000 кд/м² и регулируемой подсветкой, обеспечивает четкое и яркое отображение изображения.

Встроенный фонарь

Встроенный светодиодный фонарь с двумя уровнями яркости позволяет проводить осмотр внутренних частей электрических шкафов и темных помещений, не мешая подсчету событий коронных разрядов.

Технические характеристики УФ-камера Ofil UVolle-SX/VX

Технические характеристики

Ультрафиолетовые камеры UVolle:

SX

VX

Параметры УФ-канала

Минимальный выявляемый разряд

1 пикокулон на расстоянии 10 м.
Сертифицировано лабораторией  RWE (Германия)
по стандарту IEC 60270:2000.

V

V

Минимальная обнаруживаемая радиопомеха (RIV)

3.6 dBμV на частоте 1 МГц на расстоянии 15 м.
Сертифицировано лабораторией  RWE (Германия);
по стандарту NEMA 107-1987.

V

V

УФ-чувствительность

Не хуже 2.6x10-18 Вт/см²

V

V

Область спектра

240 - 280 нм.

V

V

Срок службы детектора

Неограничен

V

V

Интеграция УФ кадров

Вкл. / Выкл.

V

V

Фокусировка

Определяется каналом видимого света

V

V

Параметры канала видимого света

Чувствительность к видимому свету

Не хуже 0,1 люкс

V

V

Область спектра

Все цвета видимой области

V

V

Диапазон и способы фокусировки

0,9 м - ∞; автоматическая и ручная

V

V

Угол обзора

По горизонтали: 6.4°.   По вертикали: 4.8°.

V

V

Диапазон увеличения

10х  оптическое, 12х цифровое

V

V

Параметры отображения

Дисплей

5” (12,5 см) цветной антибликовый ЖК-дисплей;
800х480 пикселей; яркость 1000 кд/м²

V

V

Режимы отображения

Комбинированный (УФ и видимое) / только УФ / только видимое

V

V

Точность наложения УФ / Видео

Отклонение не более 1 миллирадиана

V

V

Увеличение УФ изображения

3-х ступенчатая

V

V

Отображаемая информация

Уровень заряда батареи, память, усиление, подсчет, дата, выбранная функция, фокус, режим отображения, цвет короны, координаты, температура и влажность

V

V

Пользовательские настройки

Цвет отображения короны (белый, красный, зеленый, желтый, фиолетовый), время, режим ожидания, интеграция кадров, конфигурация ЖК-дисплея.

V

V

Управление

Режимы

Включено / ожидание / выключено

V

V

Продолжительность работы

Неограниченно. Нет перегрева

V

V

Органы управления

Клавиатура и "горячие" клавиши

V

V

Крепление

Стандартная ¼"  резьба для штатива

V

V

Подсветка

Встроенный LED-фонарь.  2 уровня интенсивности.

V

V

Запись и хранение данных

Запись и воспроизведение видео

В формате AVI

V

Запись и воспроизведение фото

В формате BMP

V

V

Запись звука

С внешнего микрофона

V

Хранение данных

Сменная SD – карта памяти

V

V

Коммуникационные порты

Гнездо TS (mini-jack) 3.5 mm

Подключение внешнего микрофона

V

V

Гнездо RS232 / AUX

Подключение датчика координат, температуры/влажности

V

V

Гнездо питания

Подключение внешнего источника питания
Вывод видеосигнала в стандарте NTSC

V

V

Электропитание

Тип батареи

Литий-ионный аккумулятор (Li-ion)

V

V

Время работы от батареи

4 часа

V

V

Внешний источник питания

⎓ 7 Вольт

V

V

Номинальная потребляемая мощность

10 Ватт

V

V

Физические характеристики и условия окружающей среды

Вес

1,39 кг

V

V

Размеры

Длина: 29 см. Ширина: 13.6 см. Высота 8.5 см.

V

V

Температура хранения и эксплуатации

От -20°C до +55°C, без принудительного охлаждения

V

V

Стандарт  пылевлагозащищенности

IP54

V

V

Дополнительные принадлежности

Макро-объективы; широкоформатные объективы; программное обеспечение CoronaWise; датчик температуры и влажности; датчик координат; проводной ПДУ; руководство по проведению инспекции.

V

V

Документы к УФ-камера Ofil UVolle-SX/VX

Отзывы УФ-камера Ofil UVolle-SX/VX

Пока нет отзывов.

Обсуждение УФ-камера Ofil UVolle-SX/VX

Добрый день!
Какая дальность обнаружения коронных разрядов на ЛЭП в режиме пеленгации?

Александр    14.02.2020
ответить
Роман Ряполов

Александр, добрый день, спасибо за Ваш запрос. Дальность обнаружения зависит от погодных условий, интенсивности коронных разрядов и класса напряжения В.Л. Если говорить весьма обобщенно, то примерная эффективная дальность для моделей: Uvolle SX, VX, VC и SC – до 30-35 метров. SuperB - до 50-60 метров. Luminar HD – до 150-200 метров.

Роман Ряполов, Пергам    14.02.2020
ответить

Добрый день.
Подскажите насколько эффективна данная камера для поиска мест повреждений (обрывы проводников, ожоги, дефекты подвесных изоляторов стеклянных и полимерных) на ВЛ-6кВ, 35кВ. Есть ли какие-то примеры обнаруженных повреждений?
Требуется ли специальное обучение для работы с камерой.
Спасибо.

Сергей    11.06.2019
ответить
Роман Ряполов

Сергей, добрый день.

УФ камеры OFIL UVolle-SX/VX могут применяться для поиска мест повреждений (обрывы проводников, ожоги, дефекты подвесных изоляторов стеклянных, фарфоровых и полимерных на ВЛ 6 – 35 кВ и оборудования РУ 6 – 35 кВ.

Готовы организовать испытания УФ камеры OFIL UVolle VX на Ваших объектах.

Потребуется провести обучение специалистов, желательно, чтобы они имели подготовку в области проведения тепловизионного (инфракрасного) контроля оборудования II уровня квалификации (специалист работающий самостоятельно и выдающий заключение по результатам контроля) знающие конструкцию обследуемого оборудования и виды возможных дефектов, виды и причины появления разрядных процессов, климатические факторы, влияющие на интенсивность разрядов, возможные источники помех.

Обучение могут провести специалисты нашей компании, а так же специализированный учебный центр ООО «НУЦ Качество» с выдачей соответствующих удостоверений.

Роман Ряполов, Пергам    11.06.2019
ответить
