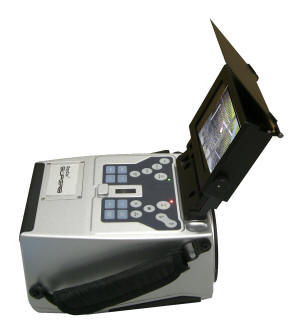

УФ камера Ofil DayCor SUPERB
Поставляется в минимальные сроки
Филиал ОАО «Концерн Росэнергоатом»

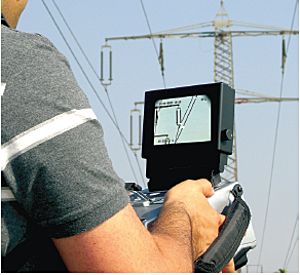

Смоленская атомная станция (Смоленская АЭС)Ультафиолетовая камера с возможностью визуализации короны в условиях дневного освещения. DayCor® SUPERB представляет собой профессиональная современная система для обнаружения коронных разрядов и электрической дуги при дневном свете для улучшения качества и рационализации технического обслуживания.
DayCor® SUPERB является двухспектральной солнечно-слепой системой, предназначенной для детектирования слабых УФ-излучений в дневное время суток с высоким отношением сигнал/фон. Новаторские технические идеи при создании эргономической конструкциями и мощной оптической системы дают возможность детектировать коронные разряды и электрическую дугу на максимально возможном расстоянии. Камера в комплекте поставки имеет программу для создания отчетов и обработки данных.
Особенности
- Большой ЖК дисплей высокого разрешения и высокой яркости
- Возможность записи и сохранения видео в формате MPEG/аудио и снимков в формате JPG
- Возможность воспроизведения записанной видеоинформации на дисплее камеры
- Возможность проводить обследования в любых погодных условиях и при любой освещенности
- Автоматическа и ручная фокусировка для видимого и УФ каналов регистрации
- Эффективное и мощное оптическое и цифровое масштабирование
- Опциональный режим интеграции для улучшения определения и уменьшения фонового шума сигнала
- Наличие счетчика УФ событий с отображением результатов на дисплее для оценки интенсивности коронных разрядов
- Программное обеспечение для составления отчетов
- Многоязычный дисплей
- Режимы работы: только видимый канал, только УФ, комбинированный
- Аксессуары: Приемоиндикатор системы спутниковой навигации, диктофон, пульт дистанционного управления
Преимущества
- Максимально точно детектируется местоположение источника короны, частичных разрядов, микро дуги или дугового разряда, которые могут вызвать акустический шум, ТВ/радио помехи и выход из строя электрического оборудования.
- Благодаря специальному программному обеспечению DayCor® Reporting сокращен срок анализа результатов и подготовки отчетов.
- Возможность проводить непрерывную работу без излишней нагрузки на руки, глаза и спину.
- Предельная достоверность результатов благодаря высочайшей чувствительности
Большая экономия за счет более низких тарифов для дневных смен при работе в дневное время, при этом инспекции становятся более безопасными и эффективными.
Технические характеристики Ofil DayCor SUPERB
Технические характеристики
| Оптические свойства в области УФ | |
| Минимальный выявляемый разряд | 1 пКл с10 метров (сертифицирован RWE; IEC 60270:2000) |
| Минимальная обнаруживаемая радиопомеха | 7.7dB|jV @ 1 МГц (сертифицирован RWE; NEMA107-1987) |
| Минимальная чувствительность к УФ излучению | 2.2x10-18 Вт/см2 |
| Поля зрения | 5° x 3.75° |
| Долговечность детектора | Нет деградации |
| Фокусировка | Автоматическая и ручная фокусировки для обоих каналов |
| Дистанция фокусировки | От 3 м до бесконечности (от 0,5 м с дополнительной насадкой на объектив) |
| Спектральный диапазон | 240-280нм |
| Оптические свойства в области видимого света | |
| Точность наложения изображения УФ / Видимый свет | Не хуже 1 миллирадиана |
| Минимальная чувствительность к видимому свету | 0,1 люкс |
| Видео стандарт | NTSC |
| Быстрый зум | х 25 оптический; х 12 цифровой, достигаемый в течение 1 сек. |
| Монитор | |
| Тип | Поворотный цветной прозрачно-отражающий жидкокристаллический монитор, настраиваемый |
| Яркость | 450 кд/м2, регулируемая |
| Разрешение | 640x480 пикселей, цветной |
| Размер | 5" |
| Режимы | Комбинированный (УФ и видимое); только УФ; только видимое |
| Вывод данных | NTSC через разъем BNC |
| Управление и работа | |
| Mетод | Клавиатура |
| Быстрый зум | Непрерывный, максимум достигается за 1 с. |
| Установка на штатив | Стандартная резьба 1/4” |
| Коммуникация | |
| Интерфейсы | RS232, GPS |
| Захват и хранение данных | |
| Потоковое видео | AVI |
| Цифровое запоминающее устройство | Карта флэш-памяти |
| Аудио | Внешний микрофон |
| Формат изображения | BMP |
| Воспроизведение | Видео, фотографии |
| Физические характеристики и питание | |
| Вес | 3.3 кг |
| Размеры Д х Ш х В | 23 x 18 x 15 cm |
| Номинальная потребляемая мощность | 12В DC, 16 Вт |
| Источник питания | Аккумуляторная батарея в течение 2,5 часов; Универсальный AC / DC 12-вольт. адаптер |
| Окружающая среда | |
| Защита | IP54 |
| Т-ра хранение и рабочая т-ра | От -20 °С до +55 °С |
| Дополнительные принадлежности | |
| Приёмоиндикатор, Макро-объективы;широкоугольные объективы; программное обеспечение базы данных для отчетности; съемный упор; | |
Отзывы Ofil DayCor SUPERB
Пока нет отзывов.
Обсуждение Ofil DayCor SUPERB
Какую камеру рекомендуйте для осмотра высоковольтних линий электропередачи в дневное время?
Для осмотра ВЛ рекомендуем новую портативную УФ камеру Luminar HD. УФ камера (дефектоскоп) OFIL Luminar HD позволяют точно определять местоположение источника короны и частичных разрядов на электрооборудовании (точность наложения УФ/видео - отклонение не более 1 миллирадиана) и обеспечивают хорошую достоверность результатов диагностики благодаря своим характеристикам:
- возможность работы в условиях дневного света;
- высокой чувствительности, 1 пикокулон на расстоянии 15 м;
- оптическому увеличению по ультрафиолетовому и видимому каналу. По горизонтали: 10°–1.6°. По вертикали: 5.6°–0.9°;
- возможности записи и сохранения видеоизображения в ультрафиолетовом и видимом спектре в HD, 720p, 1280×720 пикселей;
- стабильная работа в условиях отрицательных температур, до –20 °C;
На основании имеющегося опыта можем подтвердить, что вышеперечисленные характеристики положительно влияют на качество и удобство УФ-диагностики.
Рекомендации по применению:
УФ камера Luminar рекомендована для обследования электрооборудования подстанций и ВЛ, в т.ч. для переходов через водные преграды. Эффективная дальность до 250 м.
