УФ камера Ofil DayCor Ranger
Поставляется в минимальные сроки
Автомобильная система обнаружения коронных разрядов и электрической дуги

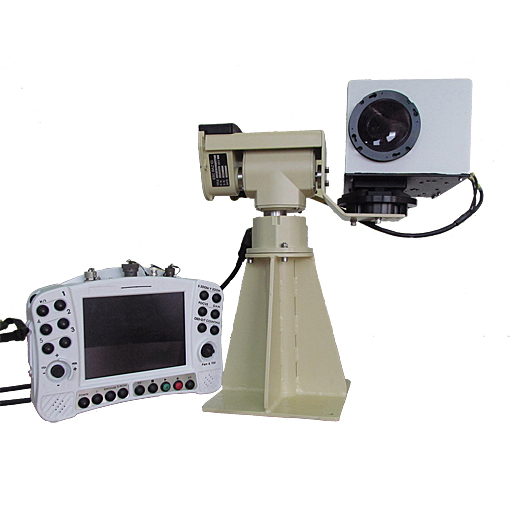

DayCor Ranger – это мобильная система детектирования коронных разрядов, установленная на опорно-поворотном устройстве на транспортном средстве. Система Ranger, реализуя уникальные возможности технологии DayCor в сочетании с такими дополнительными высококлассными сенсорами, как ИК (инфракрасные) камеры и камеры высокого разрешения, и надежным, полнофункциональным опорно-поворотным устройством, обладает целым рядом достоинств.
Стабилизированное крепление камеры обеспечивает получение стабильных и четких видеоклипов обследуемой области вместе с данными GPS и индикацией степени опасности коронных разрядов. Ranger – это одна из наиболее надежных систем обследования, которая позволяет получать точное отображение мест коронных разрядов и источников излучения. Управление работой системы осуществляется дистанционно из кабины транспортного средства, используя джойстик с предустановленными позициями и присоединенный ноутбук для управления всеми камерами.
Высокая УФ-чувствительность 3x10-18 Вт/см2 в сочетании с быстрым оптическим масштабированием и автофокусом обеспечивает надежное обнаружение и захват на большой дальности излучения короны и движущихся объектов без размытия получаемого изображения.
DayCor® RANGER может иметь в своем составе как УФ-, так и тепловизионную камеры. Быстрая и простая установка УФ-системы может производиться практически на любые транспортные средства.
Особенности
- Быстрое оптическое 25х масштабирование видимого канала
- Автофокус в УФ и видимом каналах
- Блок ручного управления с дисплеем
- Цифровой записи и хранения видео
- ЖК-дисплей 8,4" высокого разрешения
- УФ-счетчик событий
- Многоязычная программа для создания профессиональных отчетов
- Аксессуары: приёмоиндикатор системы спутниковой навигации, регистратор
- Видео с аудио комментариями и данными GPS
- Высокая чувствительность обнаружения коронных разрядов
Преимущества
- Идеально подходит для инспекции длинных линий электропередач с большого расстояния, что обеспечивает безопасность полёта.
- Непрерывная запись результатов с последующим воспроизведением.
- Мульти система диагностики с ИК и УФ камерами упрощает процедуру контроля и уменьшает экономические затраты на рабочую силу.
ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ СИГНАЛАМ
Абсолютная слепота к солнечному излучению, обнаружение разрядов, как минимум, 1 пК с расстояния 10 м и минимальное детектируемое напряжение радиопомех 7.7 дБμВ (RIV) при 1 МГц на 10 м позволяют системе Ranger воспринимать едва заметные коронные разряды и ясно их отображать. Счетчик событий коронных разрядов, реализованный на базе специального алгоритма, позволяет оценить степень серьезности обнаруженных коронных разрядов.ПРОЧНАЯ И СТАБИЛИЗИРОВАННАЯ СИСТЕМА
Амортизаторы ударов защищают узел формирования изображений и обеспечивают его безопасность при внедорожной эксплуатации. Система Ranger выполнена из композитных материалов и является очень прочной даже при небольшой массе, она безотказно работает в ветреных условиях и обеспечивает исключительно высокую точность позиционирования.УДОБСТВО РАБОТЫ
Управление работой системы Ranger осуществляется из кабины транспортного средства с помощью джойстика и путем нажатия клавиш слептопа, что применимо ко всем имеющимся сенсорам. Активные функции отображаются на экране. Переключение функций происходит плавно и быстро.ЗАПИСЬ И СОХРАНЕНИЕ ВИДЕО
Система Ranger записывает видео высокого разрешения, совместимые со стандартами NTSC/PAL, с данными GPS, датой и временем, аудио комментариями и счетом событий коронных разрядов. Она легко адаптируется к большинству типов и размеров транспортных средств. Поставляется с комплектом для монтажа и подробными инструкциями.МУЛЬТИСЕНСОРНЫЙ СОВМЕСТНЫЙ КОНТРОЛЬ

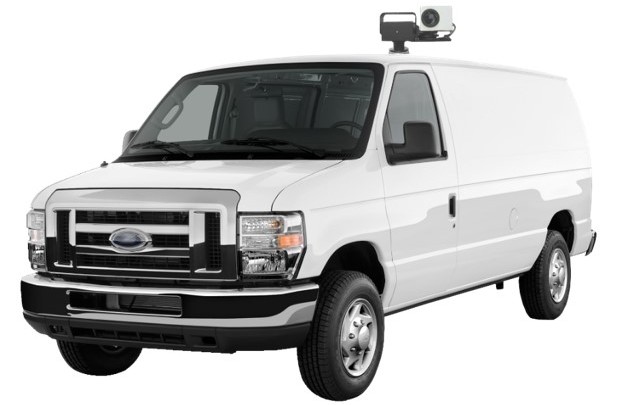

Система Ranger позволяет встраивать дополнительную камеру. Предлагаемые ИК камеры и камеры высокого разрешения, либо выбираемые заказчиком, монтируются на крыше автомобиля и управляются дистанционно из кабины автомобиля. Комплексное обследование при сочетании УФ, ИК, видео и др. оптимизирует работу и обеспечивает получение полного представления об обследуемом объекте.ВЫСОКАЯ СКОРОСТЬ ОБСЛЕДОВАНИЯ
Система DayCor Ranger безупречно работает при скорости вплоть до 100 км/час, позволяя обследовать находящиеся под напряжением воздушные линии и установки высокого и среднего напряжения.Технические характеристики УФ камера Ofil DayCor Ranger
Технические характеристики
|
биспектральная камера (УФ – видимый свет) |
|
|
Мин. детектируемый разряд |
1 пК при 10 м (испытано и сертифицировано RWE: IEC 60270:2000) |
|
Мин. детектируемое напряжение радиопомех |
7.7 дБμВ (RIV) при 1 МГц на10 м (испытано и сертифицировано RWE: NEMA107-1987) |
|
Мин. чувствительность к УФ |
1.5 x 10-18 ватт/см2 |
|
Поле зрения (по горизонтали х по вертикали) |
5° x 3.75° |
|
Фокус |
От 3 м до бесконечности |
|
Точность наложения УФ/видимого изображения |
Девиация < 1 миллирадиана |
|
Быстрое масштабирование видео |
18 оптическое и 4 цифровое, достигается в пределах 1 секунды |
|
Масштабирование УФ |
х2 и х4 |
|
Размеры |
Длина 25 см х ширина 18 см х высота 14.5 см |
|
опорно-поворотное устройство |
|
|
Стабилизация |
Амортизаторы ударов |
|
Разъем интерфейса |
В соответствии со стандартом MIL-C-26482 |
|
Потребляемая мощность |
<15 ватт (номинальная) |
|
Ввод питания |
9-14 В постоянного тока или 110/220 В переменного тока |
|
Предустановленное положение |
Множество программируемых положений |
|
Рабочие углы |
Панорамирование: 360° непрерывно (с опцией токосъемного кольца) | наклон: от -90° до +30° |
|
Скорость [°/с] |
Панорамирование: от 0.012°/с до 90° | наклон: 50°/с |
|
Степень защиты |
IP67 |
|
Порт связи |
RS232 |
|
портативный блок управления и отображения |
|
|
Дисплей |
Цветной ЖК-дисплей 8.4 дюйма высокого разрешения |
|
Разрешение |
800 х 600 SVGA |
|
Органы управления |
Джойстик, клавиатура |
|
Регулируемые устройства |
УФ камера, опорно-поворотное устройство, регистратор |
|
Аудио интерфейс |
Внутренний микрофон и громкоговоритель |
|
Размеры |
Длина 7.6 см х ширина 31.7 см х высота 22.6 см |
|
ик камера (адаптируется к требованиям заказчиков) |
|
|
Поле зрения |
12° х 9° |
|
ИК разрешение |
640 x 480 пикселей |
|
Спектральный диапазон |
7.5-14 мкм |
|
Разрешение по температуре |
Менее 0.04 К при 30°С |
|
Погрешность |
±2°С или ±2% |
|
Температурный диапазон |
От -40°С до 1200°С, дополнительно >2000°С |
|
видеокамера (адаптируется к требованиям заказчиков) |
|
|
Датчик изображения (видеосенсор) |
Типа 1/2.8 CMOS (КМОП) |
|
Качество изображения |
2.38 мегапикселя |
|
Оптическое масштабирование |
30х |
|
Цифровое масштабирование |
12x (360x с оптическим масштабированием) |
|
Угол наблюдения |
От 63.7° ("широкий") до 2.3° ("теле") |
|
дополнительное оборудование |
|
|
Программа CoronaWise – Corona Management, объективы с широким полем зрения, ИК камера (по предпочтению заказчика). |
|
