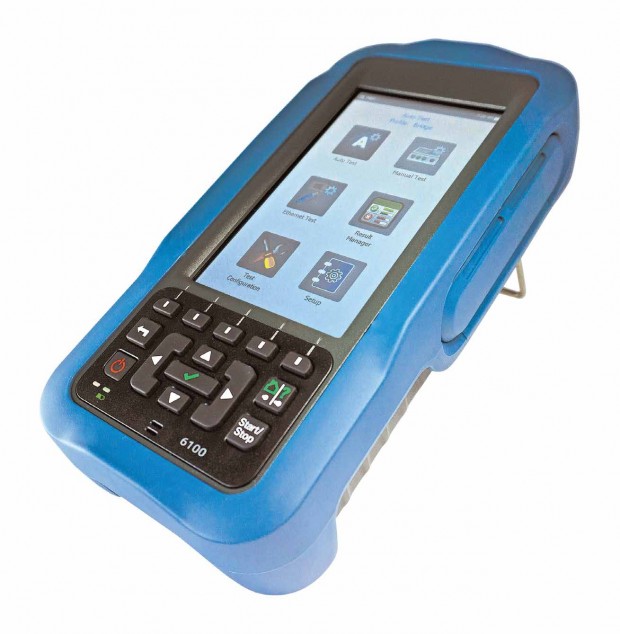

Рефлектометр RD 6100-Cu

Рефлектометр для медных кабельных линий

Новые динамические рефлектометры 6100 от Radiodetection – это идеальные инструменты сетевого анализа для обнаружения неисправностей и быстрого обслуживания сетей. Модель 6100-Cu - рефлектометр медных соединений. Позволяет автоматизировать, стандартизировать и упростить работу специалиста по установке и ремонту всех медных широкополосных и многопользовательских сетей.

Рефлектометры TDR позволяют оценить состояние кабельных линии, определяют местоположение неоднородностей или повреждений, таких как обрыв кабеля, короткие замыкания, мест соединений и муфт, влаги и других изменений полного сопротивления.

Идеальный инструмент для проверки медных сетей. 6100-Cu разработан для установки, обслуживания и ремонта каналов голосовой связи и DSL. Благодаря простым в использовании меню, прочной конструкции и компактному форм-фактору он служит идеальным инструментом для технических специалистов сетей. Благодаря большому цветному сенсорному дисплею и нескольким вариантам подключения он более прост в использовании, а дополнительные TDR и RFL/K-тест позволяют поставщикам услуг градуировать изделие на основе существующих или новых методов и процедур.

Основные области применения проверки медных соединений

• Обнаружение потенциальных узких мест в абонентских шлейфах для обеспечения высококачественных, целостных и безошибочных многопользовательских услуг
• Анализ спектра 35 МГц для квалификации цепи в любом диапазоне частот VDSL2 (8, 12, 17, 30 и 35 МГц)
• Анализ шлейфов и неисправностей с использованием проверенных методов TDR и RFL/K-тест для предварительной квалификации VDSL2 или ADSL2+
• Измерение и составление отчетов о подозрительных напряжениях, обрывах, коротких замыканиях и проблемах с балансировкой с одного конца или с использованием устройства дальнего конца, которым можно дистанционно управлять с помощью тестера медных соединений, чтобы установить необходимые обрывы и короткие замыкания в конце тестируемой цепи
• Определение максимальных скоростей передачи данных ADSL2+, которые может поддерживать медный шлейф, перед подключением/вводом в эксплуатацию цепи и оборудования с помощью предварительного квалификационного отчета по прогнозированию скорости передачи данных (ADRP).

Особенности медных соединений

• Мультиметр
• Широкополосное затухание
• Проверка сопротивления изоляции (испытательное напряжение от 50 до 500 В)
• Тестовый шум и PSD до 35 МГц и импульсный шум
• Рефлектометр (автоматический, ручной, xTalk, сопоставление дорожек и пиковый режим)
• Испытательные переходные шумы (затухание на ближнем конце)
• Испытание с помощью моста (двух- и четырехпроводный RFL)
• К-тест (однократный и повторный режим)
• Интеллектуальная проверка определяет и автоматически обнаруживает основные физические проблемы
• Поддержка устройства дальнего конца для инструментов поиска неисправностей и двусторонней проверки.
