Enigma™– не имеет радиоканала, не имеет проводов, а значит, нет потери информации которая снимается с трубы. Результатом является высокая эффективность обнаружения утечек. Течеискатель состоит из 8 герметичных датчиков (минимальное количество датчиков 2 шт), которые установлены в водонепроницаемом кейсе. Кейс предназначен для хранения, транспортировки и программирования датчиков через USB порт компьютера. В отличие от предыдущей модели Zetacorr, Enigma осуществляет связь с ПК при помощи оптронной связи, что резко увеличило скорость считывания информации. Это крайне удобно при работе в режиме обследования сети. Кроме этого датчики можно программировать и считывать без ПК, при помощи одного кейса.

Почему регистраторы?

• Эффективность - запись (обнаружение) шума и определение местоположения утечки одновременно
• Отыскание множества утечек
• Оптимальная работа в случаях сложных и «тихих» утечек
• Нет необходимости в работе персонала в ночное время
• Значительное превосходство в сравнении с другими методами

Оптимальное решение

• Работает ночью - оптимальное время для распространения шума:
  • низкие посторонние шумы
  • максимальное давление
• Три звуковых «образца» за ночьдля разделения шумов потребления воды и шумов утечек
• Может использоваться также днем
• Цифровая обработка шумов используя технологию 24-бит

Испытания

• Испытания в трех зонах
• 28 исполнителей + 3 оператора
• Три «прохода» по каждой зоне
• Результат - снижение утечек в обследуемых районах на 22%
• 90% утечек обнаружены с точностью до 2 метров
• Результат - улучшенная эффективность

Установка / сбор данных

Программирование датчиков и считывание информации происходит с помощью коммуникационного кейса

• до 8 датчиков в одном кейсе
• программирование датчиков через:
  • ПК, или
  • быстрое программирование используя кнопку 'program' на кейсе
• Записанный шум загружается:
  • напрямую в ПК, или
  • в коммуникационный кейс
• Данные анализируются на месте или в офисе

Улучшения и изменения в новой версии

• Быстрая связь с датчиками
  • USB на 2.5 Mбит/сек (RS232 всего 19.8 кбит/сек)
  • загрузка данных от 8 датчиков - около 2 минут
  • множество современных ПК не имеют RS232!
• Оптическая связь с датчиками улучшает надежность передачи
• Программирование/считывание данных без помощи ПК
• Улучшенная чувствительность путем удвоения частоты записи шума + оцифровка 24 бит
• Дистанция между датчиками до 1.5 км (металлические трубы)
• ПО Enigma для Windows XP с многочисленными улучшениями

Особенности датчиков

• Небольшой размер - помещаются в подавляющее большинство мест установки
• Простота в установке
• Срок службы батареи питания >5 лет
• Полностью водонепроницаемы IP68
• Возможность расширения системы
  • от 2 до 8 датчиков в кейсе
• Съемный магнит для простоты установки

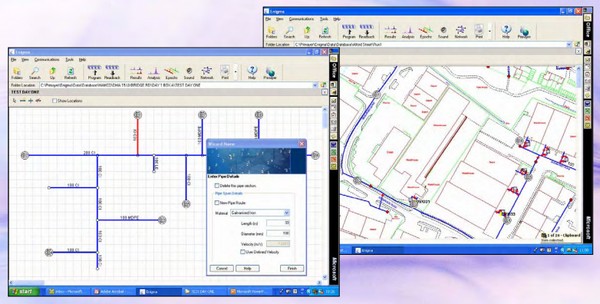

Датчики можно расположить на схеме трубы или на карте

• Детали трубопровода и расположение датчиков на нем можно ввести схематично
• В качестве альтернативы, можно использовать карту

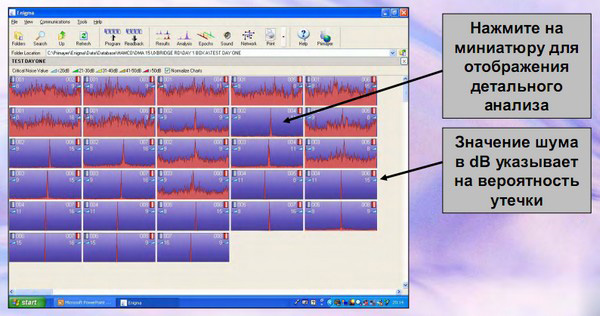

Отображение нескольких результатов

• Единое окно со всеми результатами корреляции
• Возможность детального анализа пользователем

Преимущества

• Одновременное обнаружение шума и определение местоположения утечки повышает эффективность
• Отыскание множественных утечек на одном участке
• Оптимальная работа в сложных ситуациях
• Три звуковых «образца» за ночь для разделения шумов потребления воды и шумов утечек
• Отпадает необходимость в работе персонала ночью
