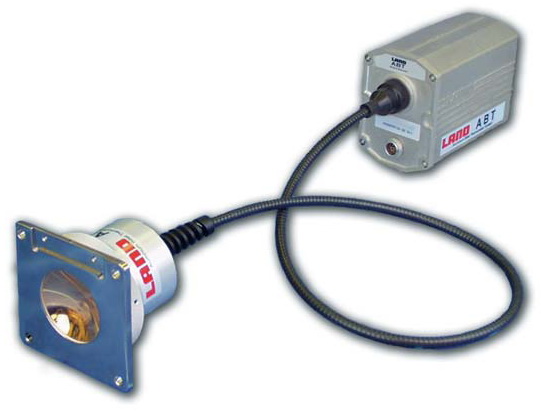

Пирометр при производстве алюминиевых профилей Промышленный пирометр для контроля температуры заготовки ABT (Aluminium Billet Thermometer) обеспечивает непрерывное и точное измерение температуры заготовки по мере ее продвижения из печи в пресс. Пирометр позволяет оптимизировать процессы и системы управления прессом. Это незаменимый инструмент для контроля качества производства алюминиевых профилей.

Профиль температуры заготовки

Пирометр ABT представляет собой значительный шаг в измерении температуры заготовки. Этот пирометр был специально разработан для быстрого и точного измерения температур на цилиндрических поверхностях заготовок – либо точечное измерение, или полный профиль температуры по длине.

Зачем измерять температуру заготовки?

Традиционный метод измерения температуры заготовки с помощью термопар был изобретён ещё в 19 веке, он имеет много недостатков:

Постоянный контроль температуры холодного контакта термопары возможет только при большой разнице температуры окружающей среды и температуры в точке измерения;
Большая погрешность в измерениях из за нарушения внутренней структуры металлов в процессе изготовления термопары;
Большие затраты на обслуживание датчиков за счёт регулярной герметизации контактов, подверженных негативному воздействию окружающей среды;
Воздействие электромагнитных волн на термопару может негативно сказаться на измерениях;
Требуется постоянная калибровка аппаратуры.

Измерение температуры методом экструзии на порядок превосходит устаревший метод, использующий термопары. Точная информация о параметрах процесса производства алюминиевых профилей, особенно о температуре заготовки и её градиента на выходе матрицы, позволяют оптимизировать процесс производства. А системам управления прессом достичь почти изотермического режима экструзии. Во время процесса экструзии оптимальная температура заготовки и параметры ее градиента по длине ведут к снижению износа матрицы и повышению эффективности прессования. Для получения оптимальных настроек печи нагрева заготовок существенно быстрое и надежное измерение температуры заготовки до ее загрузки в пресс. Измерительная система также должна "уметь" справляться с изменением типа сплава и чистотой обработки поверхности.

Измерительная система также должна "уметь" справляться с изменением типа сплава и чистотой обработки поверхности.

Быстрое и точное измерение температуры заготовки, включая градиент температуры по ее длине.
Снижение износа матрицы и повышение эффективности прессования.
Возможность непрерывного измерения температуры без остановки процесса.
Простота установки и минимальное обслуживание.
Также доступен автономный формат, например, ABT/U, где функции процессора LMG AE не требуются. Патент № 1103801.

Технические характеристики Пирометр ABT

Технические характеристики пирометров

Пирометр	ADT	ABT	AET	AQT
Температурный диапазон Индикация: Номинальный:	От 300 до 1100°C	От 300 до 600°C	От 350 до 600°C От 400 до 600°C	От 200 до 500°C От 220 до 450°C*
Длина волны:	1.6 мкм	-	-	-
Время отклика:	5 мс при DT от 0 до 95%	5 мс при DT от 0 до 95%	1 с при DT от 0 до 98%
Коэффициент излучения:	От 0.20 до 1.00	-	-
Разрешение:	1°C	1°C	<1°C**
Поле зрения:	22:1	-	30:1
Мин. диаметр объекта контроля:	23 мм	-	-	20 мм
Фокусное расстояние:	500 мм	-	бесконечность	600 мм
Визирование:	-	-	Встроенный лазер
Рабочая дальность:	-	От 15 до 20 мм от заготовки	-
Лазерная настройка:	-	-	< ± 0.25° по углу
Абсолютная погрешность:	0.25%K + 1%K****	0.5%K	2°C
Погрешность По температуре: По рассчитанному коэффициенту излучения:	<±5°C**** -	<±5°C -	±5°C***	±10°C***
	<±5°C**** -	<±5°C -	±0.02***
Стабильность По температуре: По времени: По рассчитанному коэффициенту излучения:	0.2° номинальная / 1° окружающей среды 2°C в год -	0.2° номинальная / 1° окружающей среды 2°C в год -	< 0.2° номинальная/1° окружающей среды 2% от значения/10°C окружающей среды
Герметизация:	IP65
Вибрация:	3 g по любой оси, от 10 до 300 Гц
Окружающая температура Номинальная: Эксплуатационная: Оптическая головка/световод:	От 0 до 50°C От -10 до 60°C 200°C	От 0 до 50°C От -10 до 60°C 165 /200°C	От 5 до 45°C От 0 до 50°C -
Стандарты CE:	EN 50-08-2 (помехозащищенность), EN 50-08-1 (излучение), IEC 1010 (электробезопасность)

Технические характеристики контроллера

Контроллер с процессором сигналов и графическим дисплеем:	LMG AE
Плата входов/выходов контроллера:	Плата входов/выходов System 4		Плата входов/выходов пирометра AET	Плата входов/выходов пирометра AQT
Системные характеристики Температура: Коэффициент излучения:	От 0 до 20 мА или от 4 до 20 мА
	-		От 0 до 20 мА = значение от 0 до 1.00
Время обновления платы входов/выходов:	10 мс		30 мс
Рекомендованная функция обработки сигналов:	Усреднение по времени	Моментальный снимок	Усреднение по времени
Требования к питанию:	От 110 до 120 В или от 220 до 240 В переменного тока, от 48 до 62 Гц, 35 ВА (290 ВА максимум с 4 пирометрами)
