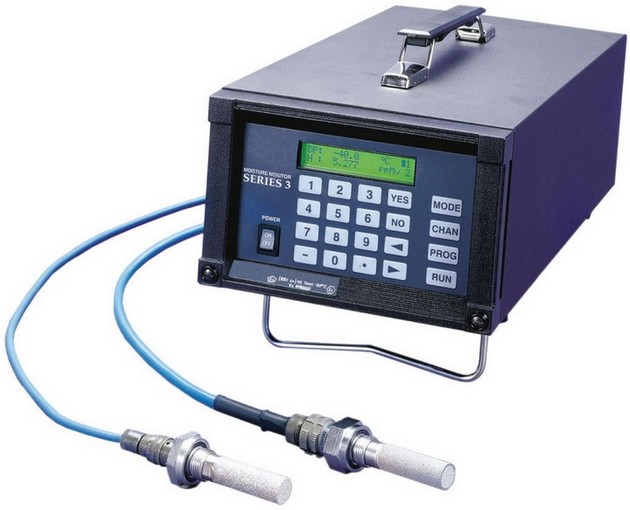

Анализатор влажности MMS3

Технические характеристики

Электронный блок

Безопасность

Гальваническая изоляция и энергоограничивающая цепь для всех входов (за исключением дополнительных): BAS01ATEX7097 II (1) G [EEx ia] IIC от –20°C до 50°C; CSA C US Class I, Division 2, Groups B,C&D T4A–Assoc. Elec. Apparatus [Exia] and Class I, Division 1, Groups A,B,C&D T4

Соответствие требованиям Директив ЕС

Соответствует требованиям Директивы EMC 89/336/EEC (электромагнитная совместимость) и Директивы по низковольтному оборудованию 73/23/EEC LVD (Installation Category II, Pollution Degree 2)

Входы

• Влажность: один или два канала
• Температура: один или два канала
• Давление: один или два канала
• Концентрация кислорода: 1 или 2 канала
• Дополнительный (опция): два на установленный канал; может быть использован для устройств с выходом 0/4-20 мА и 0-2 В

Аналоговые выходы

Два на канал; внутренняя оптическая развязка; 12-битовое (0,025%) разрешение

Программируемые переключаемые выходы

• 0-2 В, минимальное сопротивление нагрузки 10 кОм
• 0/4-20 мА, максимальное сопротивление нагрузки при последовательном соединении 400 Ом

Цифровые выходы

Последовательный порт RS232; информация передаётся в ASCII кодах

Программное обеспечение для уменьшения времени отклика при резких изменениях влажности (опция)

Время отклика составляет от 3 до 5 минут

Регистрация данных

До 12 параметров одновременно; сохранение в ОЗУ с питанием от аккумуляторной батареи (64 Кб); длина выборки зависит от количества измерений и периода дискретизации

Память

• Стандартная: 64 Кб ОЗУ
• Дополнительная: 1 Мб или более с использованием PCMCIA карты

Интерфейсное программное обеспечение для персонального компьютера (опция)

Программное обеспечение «PanaViewTM»

Реле сигнализации

• 2 дополнительных реле Form С на канал SPDT; номинальный ток 2 А при 28 В переменного тока/ 28 В постоянного тока
• Стандартное реле или геркон (для опасных зон Division 2 по классификации CSA), настроенные на верхний и нижний уровень сигнализации для каждого канала; настройка на любой уровень внутри заданных границ

Погрешность установки уровня сигнализации

±0,1oC по температуре точки росы

Дисплей

ЖК-дисплей с подсветкой, имеющий две 20-ти разрядные строки

Функции дисплея

Отображение значений двух параметров

Питание

• Универсальный источник питания, автоматически подстраиваемый под характеристики сети от 90 до 260 В переменного тока, 50/60 Гц
• Блок аккумуляторных батарей (опция). Время работы при нормальной эксплуатации – 8 часов, полная перезарядка в течение 16 часов

Температура

• Рабочая: от 0oC до 60oC
• Хранения: от -30oC до 70oC

Размеры (высота x ширина x длина) для различных исполнений

• Каркасное исполнение (под стойку): 13,26 см x 48,26 см x 43,26 см
• Настольное исполнение: 16,13 см x 21,06 см x 43,26 см
• Щитовое исполнение: 20,96 см x 27,56 см x 43,26 см
• Атмосферостойкое исполнение: 56,46 см x 41,22 см x 24,08 см
• Взрывобезопасное исполнение: по запросу

Измерение влажности

Тип

Датчики серий TF и M с тонкоплёночным первичным преобразователем на основе оксида алюминия

Диапазоны калибровки

• Стандартный: от 20oC до -80oC, с данными до -110 oC;
• Сверхнизкий: от -50oC до -100oC, с данными до -110 oC;
• Расширенный высокий: от 60oC до -80oC, с данными до -110 oC

Погрешность (точка росы / замерзания)

• ±2oC в диапазоне от 60oC до -65oC
• ±3oC в диапазоне от -66oC до -110oC

Воспроизводимость (точка росы / замерзания)

• ±0,5oC в диапазоне от 60oC до -65oC
• ±1,0oC в диапазоне от -66oC до -110oC

Рабочее давление

От 5 мкм рт. ст. до 345 бар, ограничено дополнительным преобразователем давления – см. раздел «Измерение давления»

Другие характеристики влагосодержания

Относительная влажность (RH), число объёмных частей на миллион (ppmv), число массовых частей на миллион (ppmw), число объёмных частей на миллиард (ppbv), количество фунтов на миллион стандартных кубических футов (lb/MMSCF)

Измерение температуры

Тип

Дополнительный термистор, встроенный в датчик влажности

Диапазон измерения

От -30oC до 70oC

Погрешность

• ±0,5oC при -30oC

Измерение давления

Тип

• Дополнительный преобразователь давления, встроенный в датчик влажности
• Различные стандартные внешние преобразователи Panametrics
• Любой преобразователь давления, применяемый пользователем, с питанием 24 В и выходным сигналом от 4 до 20 мА

Диапазон измерения давления

От 1 до 345 бар; определяется типом выбранного преобразователя и его диапазоном измерения давления

Погрешность

• ±1% от диапазона измерения

Расчётное давление

Максимум 518 бар

Измерение концентрации кислорода

Дополнительный электролитический датчик кислорода. Более подробная информация и технические характеристики доступны по запросу.
