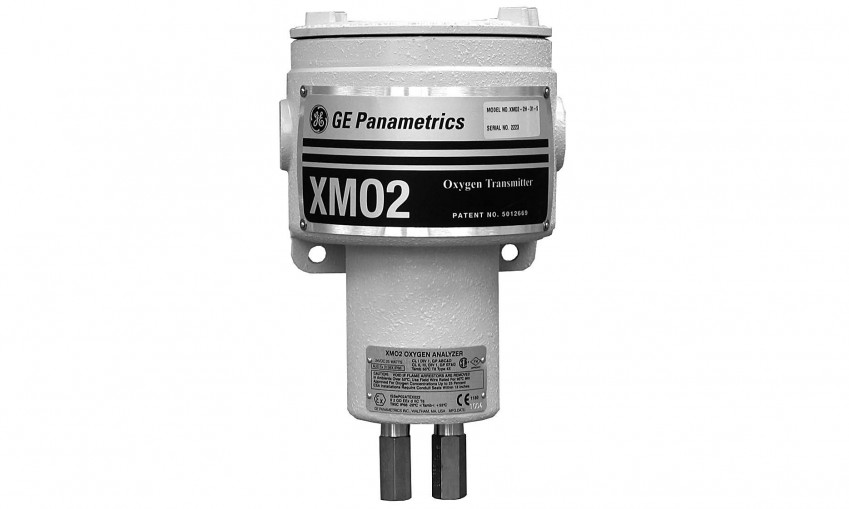

Датчик кислорода Panametrics XMO2

Интеллектуальный измерительный преобразователь кислорода

Термомагнитный измерительный преобразователь кислорода XMО2 – наиболее надежный прибор из представленных сегодня на рынке газоанализаторов кислорода такого типа. Он представляет современный уровень развития техники измерения концентрации кислорода. При использовании XMО2 надежность измерений концентрации кислорода может быть обеспечена также просто, как и при измерении температуры или давления.

Эффективность и простота эксплуатации

Преобразователи XMО2, объединяющие в себе микропроцессорные аппаратные и программные средства увеличения быстродействия, автоматической компенсации изменений концентрации кислорода, диагностики неисправностей и автоматической калибровки, с испытанными временем термомагнитными первичными преобразователями, обеспечивают максимальную производительность и простоту использования приборов. Компактные, устойчивые к атмосферным воздействиям или взрывобезопасные измерительные преобразователи XMO2 разработаны специально для эксплуатации в промышленных условиях и установки в точках технологического контроля, обеспечивая высокое качество подготовки пробы и максимально возможное быстродействие, сокращая при этом затраты на дополнительное оборудование для подготовки пробы. Преобразователь не имеет движущихся частей, не чувствителен к изменению положения и вибрации, и обладает высокой долговременной стабильностью. XMO2 с двухкамерной конструкцией измерительной ячейки не чувствителен к загрязнениям и изменениям расхода.

Автоматическая компенсация газового фона

Встроенный микропроцессор обеспечивает XMO2 цифровую связь, используя RS232 интерфейс и управляемое от меню программное обеспечение, а также все необходимые выходные сигналы, отвечающие современному уровню разработки приборов такого типа. Алгоритмы обработки сигналов позволяют повысить линейность и увеличить точность измерения, а также – осуществлять компенсацию изменений газового фона и/или атмосферного давления. При использовании программных средств для увеличения быстродействия преобразователя, его постоянная времени составляет величину менее 15 секунд. В необходимости перекалибровки датчика, этот процесс может быть выполнен быстро и легко с помощью программы, не требуя потенциометров для настройки.

Выходные сигналы. Варианты исполнения

Электропитание преобразователя XMO2 осуществляется напряжением 24 В постоянного тока. Преобразователь XMO2 имеет выходной сигнал 4-20 мА, нижний и верхний пределы изменения которого устанавливаются программным путем. Выходной сигнал датчика пропорционален концентрации кислорода и не зависит от изменений газового фона и/или давления (внутренняя компенсация). Устойчивые к атмосферным воздействиям (NEMA-4X, IP65) или взрывозащищенные (NEMA-7) варианты исполнения XMO2 имеют широкий набор диапазонов измерения.

Дополнительные принадлежности XMO2

Panametrics обеспечивает измерительные преобразователи XMO2 полным комплектом необходимых принадлежностей. Этот комплект включает в себя системы пробоподготовки для специального применения, которые разрабатываются по требованию заказчика: блок питания с напряжением 24 В постоянного тока; 4-х проводный кабель с цветным кодом длиной до 1200 м. XMO2 может быть подключен к показывающим приборам или анализаторам Panametrics, таким как TMO2D, XDP или анализаторам типа Moisture Series Analyzer. Приборы TMO2D и XDP позволяют осуществлять микропроцессорную компенсацию выходного сигнала XMO2 для обеспечения максимальной точности измерения; программным путем повышать его быстродействие; а также производить автоматическую калибровку преобразователя.

Применение

XMO2 предназначен для измерения концентрации кислорода:

• В инертных газах/газах резервуаров с жидкостью
• В реакторных газах
• В факельных газах
• В газах процессов регенерации катализаторов
• В процессах получения чистого кислорода
• В газах регенерации растворителей
• В газах органических отходов
• В газах метантенков при переработке сточных вод

Характеристики

• Диапазон измерения - от 0,01 до 100 % О2 в газах
• Взрывозащищенное и искробезопасное исполнение корпуса с защитой от атмосферных воздействий позволяют осуществлять их установку непосредственно в точке измерения
• Калибровка по одному или двум газам путем нажатия кнопки
• Компактная, прочная конструкция датчиков, не имеющая движущихся частей, обеспечивает надежную и безотказную работу в течение длительного времени
• Измерительная схема типа двойного моста обеспечивает компенсацию изменений состава фонового газа
• Уникальная двухкамерная ячейка с регулируемой температурой обеспечивает уменьшение влияния загрязнений и флуктуаций расхода газа Компьютерная обработка информации обеспечивает приведенную к диапазону измерения погрешность 1% и нелинейность не более 0,5%
