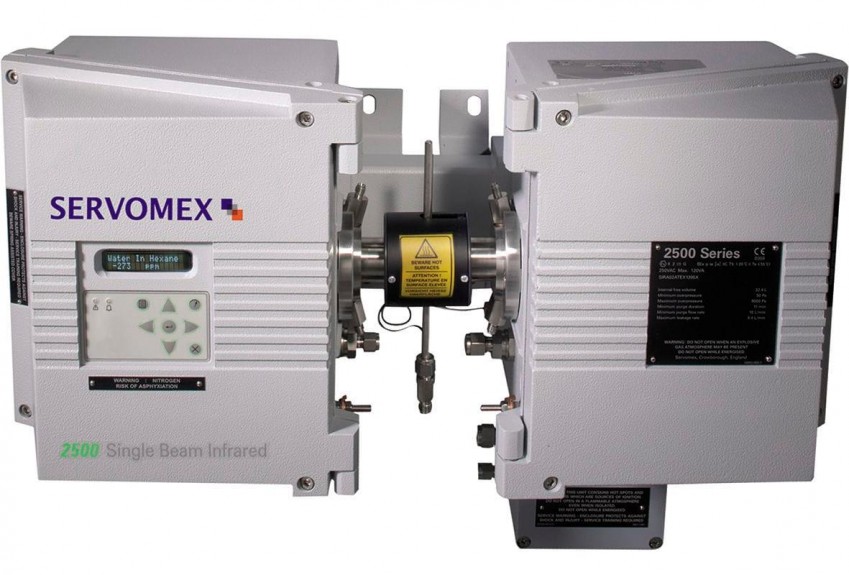

Газоанализатор SpectraExact 2500

Фотометрический поточный анализатор газов и жидкостей

Анализатор Servomex ServoTough SpectraExact 2500 применяется на нефтеперерабатывающих и нефтехимических предприятиях, измеряет концентрацию токсичных и горючих газов. SpectraExact 2500 основан на фотометрической технологии. Предназначен для использования на открытом воздухе, в суровых климатических зонах, в обогреваемых укрытиях в непосредственной близости от промышленных установок, а также на трубопроводах для транспортировки промежуточных и конечных нефтепродуктов.

Позволяет измерять как отдельные газы так и мультикомпонентные смеси, включая коррозионные, токсичные и горючие газы. SpectraExact является надежным, точным и стабильным во времени прибором для поточного анализа газов и некотрых жидкостей, включая процессы горения и выбросов дымовых газов. Измеряет концентрацию различных компонентов на процентном или следовом уровне (до трех компонентов одновременно).

Модификации анализатора

В серию входят следующие модификации: базовая 2500, 2510 для контроля выбросов, 2520 для определения содержания хлора, брома и фтора и 2550 для одновременного определения содержания нескольких компонентов. Возможны различные варианты исполнения: для использования в опасных зонах, для анализа агрессивной или влажной пробы, для анализа жидких сред. Чаще всего прибор используется для измерения содержания этилена, двуокиси углерода, влаги в дихлорэтане, гликолях, винилхлориде и других средах.

Особенности

• Возможность работы в опасных зонах;
• Легкая интерграция в АСУТП: выход 4-20mA или Modbus TCP;
• Проба и элетроника разделены физически для упрощенного обслуживания и безопасности;
• Анализ технологических процессов в реальном режиме времени;
• Высокая надежность, точность и стабильность;
• Низкие эксплуатационные расходы и длительные интервалы технического обслуживания;
• Ряд сигнальных выходов для интеграции с другими системами;
• Возможность калибровки без специального разрешения на проведение работ.

Анализируемые компоненты

Типовые области применения

Фотометрические технологии SBDW и GFX гарантируют исключительно стабильные избирательные измерения.

• Влага в дихлорэтане;
• Углекислый газ;
• Измерение содержания этилена;
• Ацетилена, двуокиси углерода и следовой влажности в органических растворителях;
• Сернистый газ и многие другие.

Установка и конфигурация

Газоанализаторы выполнены в виде двух блоков (источника и приемника), соединенных жесткой монтажной балкой, между которыми установлена проточная металлическая ячейка с оптическими фильтрами. Данная конфигурация обеспечивает наличие единой оптической оси, благодаря чему исключается необходимость юстировки прибора. В зависимости от назначения, прибор работает в ближнем ИК или УФ-диапазонах. В зависимости от состава среды и определяемых компонентов используется одно- или двухлучевая оптическая ячейка или ячейка с фильтрами корреляционного поглощения.

В блоке источника размещается источник излучения с модулятором, на вращающемся диске которого смонтированы интерференционные фильтры для выделения необходимой для анализа длины волны. Излучение пропускается через поток анализируемого газа, где  избирательно поглощается анализируемыми компонентами, пропорционально их концентрации, затем поступает на детектор, для получения аналитического сигнала. В блоке детектора также установлены основные электронные модули для обработки сигнала и управления прибором, а также дисплей и панель управления.

Анализаторы размещаются в указанном Заказчиком месте во взрывоопасной зоне в соответствующих укрытиях от атмосферных воздействий. Анализируемый газовый поток отбирается с основного технологического потока, его показатели (температура, давление) приводятся в соответствие с необходимыми для проведения измерений, далее подготовленный образец направляется по подогреваемой линии в аналитическую ячейку, также термостатированную при заданной температуре. Нагрев ячейки необходим для предотвращения конденсации и увеличения точности определения.
