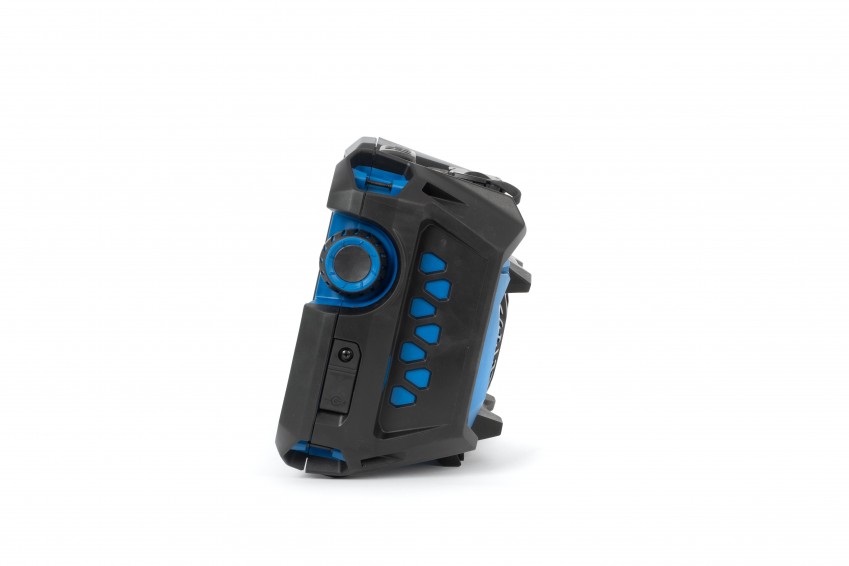

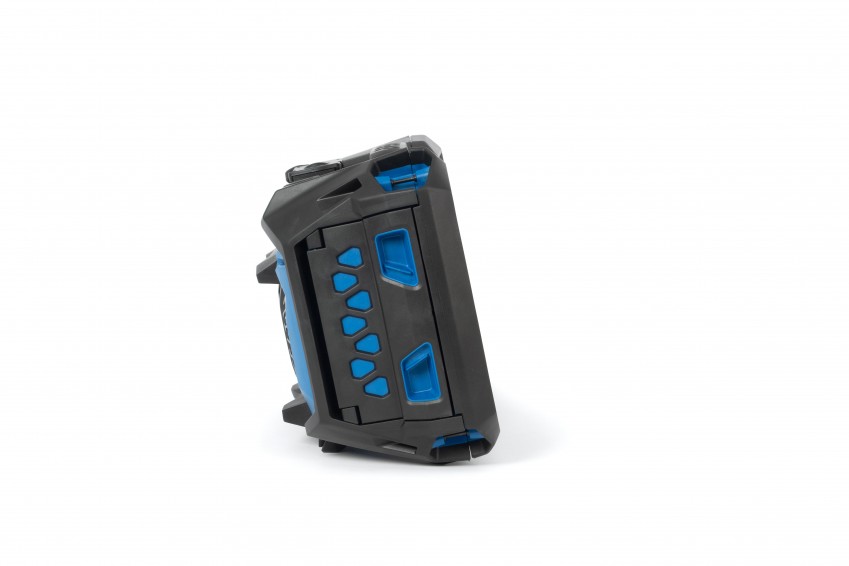

Дефектоскоп OmniScan X3
Поставляется в минимальные сроки
Гарантия производителя:12 месяцев
Новый дефектоскоп на фазированных решетках
- Поддержка всех промышленных сканеров и ФР ПЭП OLYMPUS;
- Варианты конфигурации: 16:128PR, 16:128PR, 32:128PR;
- GPS, Wi-Fi, USB 3.0, HDMI;
- Резистивный сенсорный дисплей 10,6”, 1280×768;
- Углы просмотра: по горизонтали: от –85° до 85, по вертикали: от –85° до 85°;
- Степень защиты IP65 (полная защита от проникновения пыли и струй воды со всех направлений;
- Устойчивость к ударам;
- Устойчивость к падению MIL-STD-810G;
- Аккумулятор — 2шт (Li-Ion);
- Габариты: 330×215×142мм;
- Вес: 5,7 кг;
- 1024 закона фокусировки;
- Цифровой вход — 6 шт, TTL;
- Цифровой выход — 5 шт, TTL;
- Разъемы УЗ — 4 (2 канала);
- FMC/TFM до 1 млн.точек (1024×1024);
- Напряжение импульса 115 В / 340 В (ФР/УЗ);
- ЧЗИ 12 кГц;
- Высота A-скана до 800%;
- Макс. число точек данных A-скана до 16 384;
- Емкость жесткого диска 8 ГБ DDR (RAM); 64 ГБ SSD;
- Максимальный размер файла 25 Гб;
- Усреднение в режиме реального времени ФР: 2, 4, 8, 16; УЗ: 2, 4, 8, 16, 32, 64;
- Фильтры ФР: 3 низкочастотных, 6 полосовых и 4 высокочастотных;
- Фильтры УЗ: 3 низкочастотных, 6 полосовых и 4 высокочастотных;
- Тип сканирования: однократный, линейный, секторный, комбинированный и TFM;
- Параллельный многорежимный TFM – да.
Дефектоскоп, опережающий время

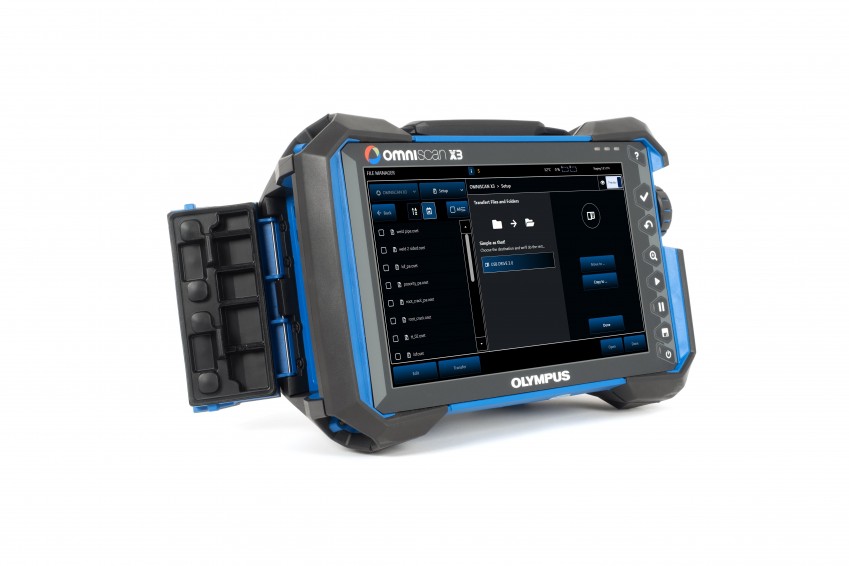

Omniscan X3 – ультразвуковой дефектоскоп на фазированных решетках с поддержкой TFM/FMC методов. Это яркий представитель дефектоскопов нового поколения с большим количеством функций и опций.
В Omniscan X3 есть GPS-модуль и возможность передачи данных по беспроводной сети Wi-Fi. Ударопрочный корпус защищён от влаги и пыли. Дефектоскоп позволяет находить дефекты практически моментально. Впечатляющая визуализация дефектов.
Особенности дефектоскопа Omniscan X3
OmniScan X3 – мощный, надёжный и портативный дефектоскоп на фазированных решетках с инновационными технологиями. Поставляется в трёх модификация: модель 32:128PR, TFM 64-элемента, доступны 16:64PR и 16:128PR. Есть режим TOFD, два УЗ-канала (UT), восемь групп лучей. Прибор совместим с существующими преобразователями и сканерами. Новинка получила GPS-модуль и Wi-Fi, теперь вы всегда будете знать где и какой дефект обнаружен и сможете отправить коллегам результаты сканирования прямо с места обследования. Частота дискретизации увеличилась до 12кГц. Настройка и калибровка OmniScan X3 занимают вдвое меньше времени, чем у MX2. Увеличился размер записываемого файла данных. Теперь он составляет 25 Гб вместо 300 Мб.
У нового дефектоскопа масса применений: диагностика сварных швов, проверка целостности труб, коррозионно-стойких сплавов, коррозионный мониторинг, контроль высокотемпературного водородного растрескивания, выявление ступенчатого растрескивания, контроль композиционных материалов и многое другое.
Визуализация небольших, трудно обнаруживаемых дефектов
Методы фокусировки TFM-FMC
- TFM – метод абсолютной фокусировки;
- FMC – полный захват матрицы.
Дефектоскоп OmniScan X3 получил улучшенную технологию ФР, поддержку TFM (метод общей фокусировки) и FMC (метод полноматричного захвата), оба метода дополняют друг друга, упрощают ультразвуковой контроль с помощью фазированных решеток. Преимущество – повышенная чёткость живого изображения на экране дефектоскопа, меньше артефактов, соответственно, лучше результат обследования. Это позволяет находить даже самые незначительные дефекты. Достигается это за счёт комбинации отдельных колебаний, связанных с реконструкцией TFM.
Наглядное преимущество инновационной функции TFM
Преимущество «огибающей» в OmniScan X3 – она позволяет легко выявлять мельчайшие дефекты, например, высокотемпературное водородное растрескивание (HTHA). Вы получаете чёткие и яркие изображения высокого разрешения. Сигналы от найденных дефектов отчётливо видны на фоне шумов. На примере показано выявление HTHA-дефектов с огибающей (слева) и без огибающей (справа).
Легко определяет незначительные дефекты
До четырёх режимов TFM одновременно – позволяет генерировать изображения с разных ракурсов. Эта информация позволяет точнее выявлять дефекты с незначительной ориентацией и определять их глубину.
Совмещение методов полной и абсолютной фокусировки используется для улучшения ультразвуковой визуализации фазированных решеток. Очевидным преимуществом этой технологии в OmniScan X3 является то, насколько легко он обнаруживает очень мелкие дефекты, такие как трещины или коррозию в результате высокотемпературного водородного воздействия (HTHA).
Улучшенный интерфейс и калибровка

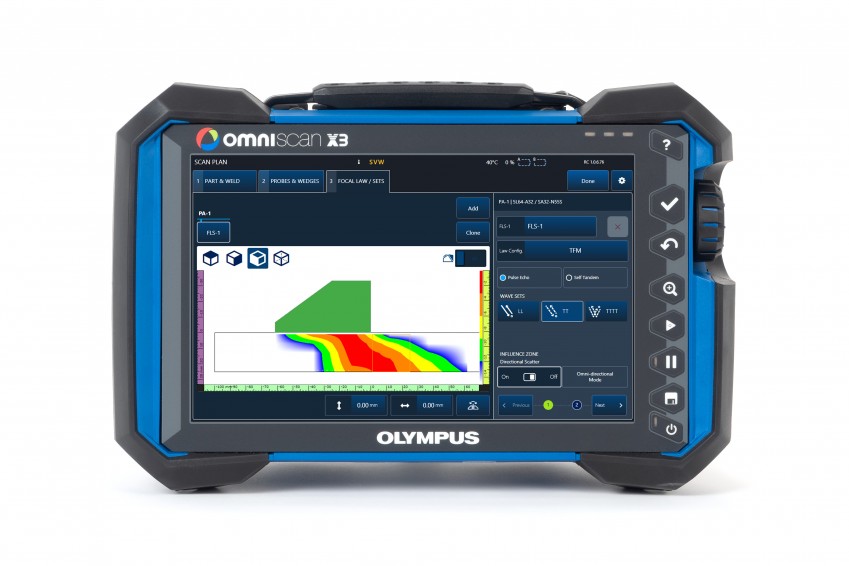

В X3 сохранился привычный интерфейс OmniScan, уменьшено количество шагов для настройки и анализа данных. Меню калибровки отслеживает сигналы на высокой скорости. Построение плана сканирования до начала контроля и быстрая калибровка позволяют настраивать дефектоскоп за считанные минуты, снижает риск ошибок.
В OmniScan X3 много инновационных инструментов
- OmniScan X3 в два раза быстрее, чем OmniScan MX2;
- Улучшенная калибровки активной фазированной антенной решетки;
- Диапазон высокой амплитуды сигнала на А-скане 800% уменьшает необходимость повторного сканирования;
- Встроенная поддержка зондов DLA и DMA для быстрого обнаружения точечной коррозии.
Дефектоскоп OmniScan X3 содержит множество инновационных инструментов моделирования и визуализации, которые позволяют проверять и подтверждать результаты обследования на месте. TFM и FMC помогают легче понять положение и ориентацию дефекта в детали.
Есть Wi-Fi и GPS модуль
В OmniScan X3 есть Wi-Fi и GPS. Теперь можно отслеживать прибор на местности, устанавливать его геолокацию по трассе газопровода, например. А с помощью Wi-Fi можно легко скачать новую прошивку из Olympus Scientific Cloud или передать данные о проведённом обследовании на смартфон или планшет коллегам для подтверждения и совместного обсуждения найденных дефектов.
Большой размер файла для быстрой передачи данных и непрерывного сканирования
Размер файла в 25 ГБ позволяет за один раз охватить площадь до 13 м2 и выполнить сканирование по всей окружности трубы большого диаметра.
Оптимальные чувствительность и разрешение
Метод общей фокусировки TFM с использованием апертур до 64 элементов обеспечивает четкую визуализацию дефектов, которые в иных условиях сложно определить. Сбор кодированных данных TFM предоставляет детальные изображения дефектов (сверху, сбоку, с противоположного конца) для геометрически правильной визуализации.
Обнаружение трудновыявляемых дефектов, таких как:
- Питтинг (точечная коррозия)
- Связанная коррозия
- Межкристаллитное растрескивание
- Ступенчатое растрескивание
Мощные инструменты визуализации
Интуитивное представление данных
Представление данных в виде A-, B-, C- и D-сканов в ходе двухкоординатного (XY) сканирования позволяет быстро обнаружить дефекты.
Измерение питтинговой коррозии в тонких материалах
Поддержка преобразователей Dual Linear Array™ позволяет получать данные с лучшим приповерхностным разрешением.
Видео: сравнение дефектоскопов Omniscan X3 и A1550 IntroVisor
Технические характеристики Дефектоскоп OmniScan X3

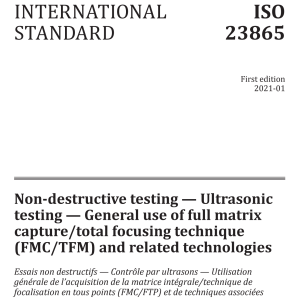

Документы к Дефектоскоп OmniScan X3
Отзывы Дефектоскоп OmniScan X3
2) мало информации по настроечным образцам для фазированных решёток
3) при калибровке по углу задержки призмы нужно потратить не мало времени для того что бы приспособиться достаточно быстро выполнить данную процедуру. Новичкам приходиться туго, бывает что оборудование не выстроивает свои диапазоны например на угол больше чем 50 градусов(это число стоит по умолчанию)
4) мало информации по АРД и DAC кривым и настройкам, хотелось бы какого то видео урока или обширного пояснения по данным настройкам
5) имееться синий фон от самих призм наклонных и прямых,при увеличении усиления они мазолят глаз.
Юрий Васильевич невероятно прекрасный специалист который умеет терпеливо и доступно донести информацию для разного уровня специалистов. Хотим пожелать этому прекрасному человеку и профессионалу своего дела успехов во всём и крепкого здоровья.
Обсуждение Дефектоскоп OmniScan X3
Интересует контроль сплошности швов угловых и тавровых, в том числе Т1, Т3, Т9.
Контроль тавровых соединений возможен при определённой настройке и схеме контроля в режиме TFM/FMC.
Процент контролепригодности таких сварных швов зависит от сплава, качества подготовки поверхности и возможности подхода.
