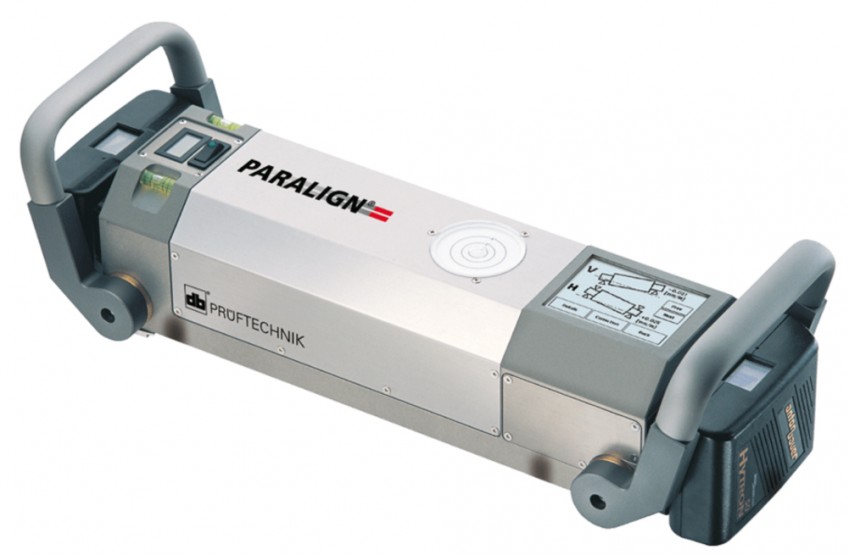

Pruftechnik PARALIGN Service

PARALIGN® – мастер своего дела

PARALIGN® – это уникальная система центровки валов, в которой впервые используется инерциальная измерительная техника. Три высокоточных лазерных гироскопа позволяют получить графические и числовые данные о параллельности любых валов, включая те, измерения которых ранее не были возможны.

Преимущества PARALIGN®

• Подготовка проведения измерения за несколько минут
• Небольшие затраты времени на проведение измерения (пример: 15 валов за 30 минут)
• Диагностика скрытых частей механизма
• Наглядная графическая и числовая документация данных о состоянии валов
• Четкое представление данных по корректировке
• Точно отцентрованные валы улучшают качество продукции иувеличивают производительность, продлевая срок эксплуатации и повышая темпы производства

На нижней части PARALIGN® находятся две шины, с помощью которых при проведении измерения он скользит по валу. Это движение, называемое «свип», приводит в действие запатентованный математический метод, который вычисляет точный результат. Благодаря свип-режиму нет необходимости устанавливать PARALIGN® на вал абсолютно параллельно. В положении под наклоном также будет выдан верный и стабильный результат.

Как работает PARALIGN®

От детского волчка к системе измерения параллельности

	Волчок вращается по инерции и достаточно устойчив в этом состоянии. При наклоне опорной поверхности (так, как это показано на рисунке) ось волчка остается стабильной, несмотря на явный угол наклона. Этот же принцип применяется при работе PARALIGN®: внутри него находятся три перпендикулярно расположенных друг к другу лазерных гироскопа. Каждый из них определяет положение прибора в пространстве относительно соответствующих осей (X, Y, Z).

Три круглых лазерных гироскопа образуют инерциальную систему измерения

В приборе PARALIGN® находятся три гироскопа-навигатора, которые производят измерения в 3-х плоскостях. В начале измерения PARALIGN® устанав- ливается на базовый вал и «изучает» его положение в прост- ранстве. При пере- устаовке и измерении других валов, PARALIGN® сравни- вает и вычисляет отклонение от параллельности с базовым валом. Подобные системы используются в аэронавигации и космонавтике.
