Программное обеспечение TubePro

TubePro – моделирование схем трубных пучков, управление данными, создание унифицированных отчётов

TubePro – это программное обеспечение для вихретоковых дефектоскопов. Создано инженерами и программистами с учетом 30-ти летнего опыта разработки программных продуктов для нефтехимической и энергетической промышленности. TubePro позволяет повысить скорость контроля и максимально визуализировать результаты. В результате работы вы получаете реалистичную 3D модель объекта контроля.

Особенности

• Распознавание схемы теплообменника по фотографии трубной доски;
• Автоматическое создание схем сложных теплообменников;
• Встроенные шаблоны отчётов;
• Динамический пользовательский интерфейс;
• Создание 2D схем и эскизов, а также 3D моделей в одно нажатие кнопки;
• Импорт / экспорт данных.

Простота использования

ПО TubePro разработано для максимально простой адаптации пользователя. Научиться пользоваться встроенными инструментами и создавать/редактировать схемы пучков довольно просто. Полностью настраиваемый формат шаблонов, чертежей, отчётов, параметров труб позволяет выполнить отчёт в фирменном стиле вашей компании.

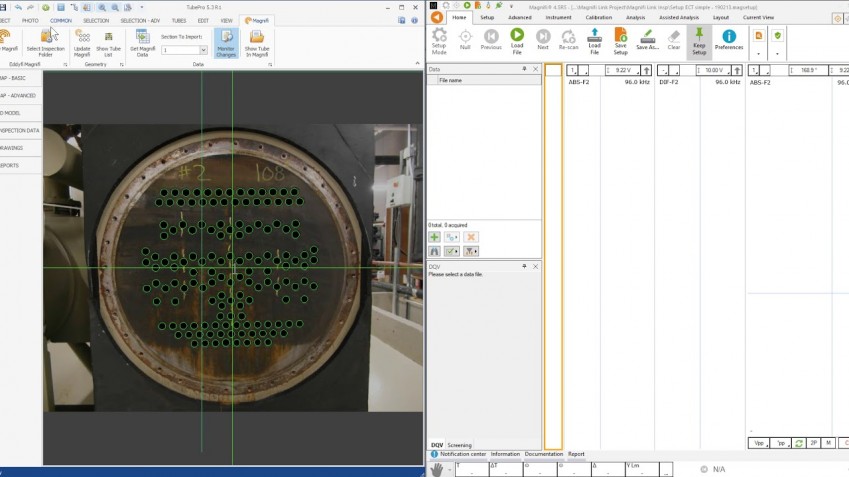

Распознавание схемы пучков по фотографии

Схема пучка теплообменника может быть нарисована вручную или распознана по фотографии - в одно мгновение все трубки отображаются на вашей схеме. После этого можно сразу приступать к разметке и нумерации. Данный инструмент особенно удобен для больших пучков сложной формы с более чем 10 000 трубок.

Графический редактор

Графический редактор позволяет использовать существующие шаблоны эскизов или с лёгкостью создавать собственные. Создаваемый проект может содержать несколько 2D схем, эскизов/чертежей, 3D модели и электронные таблицы в формате Microsoft Excel.

Графический редактор TubePro

Создание 3D модели в одно нажатие кнопки

3D модели пучков труб включают в себя расположение дефектов, опорных плит, коллекторов и т.д. Все элементы добавляются к модели в один клик. 3D модели можно быстро добавить в отчет или экспортировать в сторонние программные продукты.

Создание 3D модели в TubePro

Импорт данных

Данные о дефектах можно импортировать напрямую из файлов данных ПО Magnifi, собранных в процессе контроля, а также из Microsoft Access/Excel или других источников. Данные автоматически форматируются и добавляются в соответствующие таблицы. Таким образом заполняется предварительно созданный шаблон отчёта, без необходимости ручного форматирования. Схемы труб, обозначения дефектов в трубах на 3D-моделях также заполняются автоматически.

Продвинутые формы отчётов

Отчёты могут выводиться в виде электронных таблиц, совместимых с любым программным обеспечением для работы с таблицами, а также Word. Разделы отчёта могут автоматически наполняться данными о количестве проверенных и заглушенных труб, а также другой оперативной информацией.

Автоматическая оценка состояния объекта

TubePro самостоятельно рассчитывает отношение заглушенных трубок к их общему количеству. Диаграмма «соотношение заглушенных труб» позволяет оценить общее состояние объекта. График автоматически генерируется при создании списка трубок и подсчитывает все действующие трубы из таблицы отчета.
