Течеискатель NL-камера LF10

Визуально-акустический течеискатель для поиска утечек сжатого воздуха, газа, ЧР и вакуумных присосов
Артикул: 23205
Цена по запросу
Поставляется в минимальные сроки

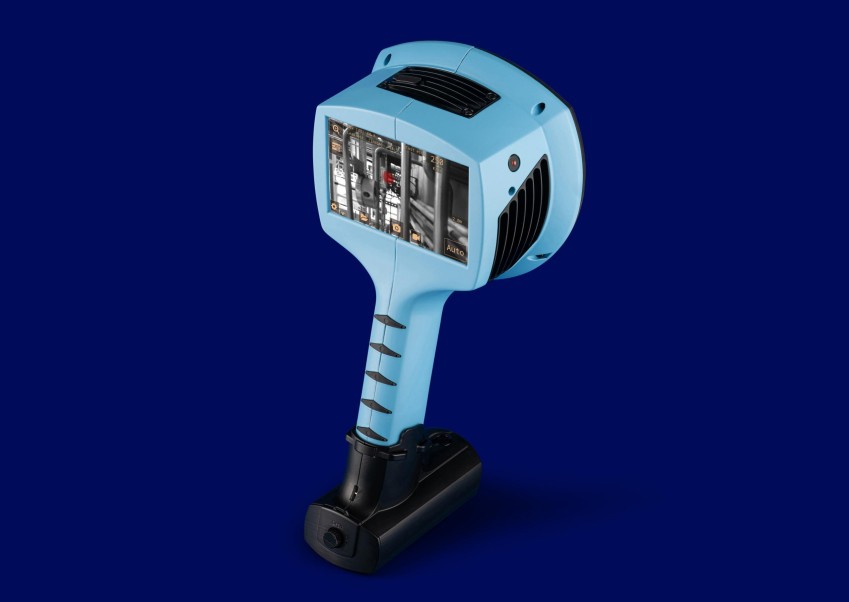

Течеискатель NL-камера LF10
описание в pdf

Визуально-акустический течеискатель для обнаружения любых утечек

Новая визуально-акустическая камера - универсальный детектор утечек, который не только обладает характеристиками NL Камер, но и получил новые функции, управляемые искусственным интеллектом. Это функции удаления посторонних источников звука и определение расстояния между местом утечки и камерой, что позволяет пользователям точно определять и сообщать об утечках без особых усилий. Акустический ультразвуковой детектор утечек сжатого воздуха NL LF10 также анализирует размер утечки и оценку стоимости в режиме реального времени, предлагая конкретные данные для обслуживания и ремонта в облако NL Cloud.

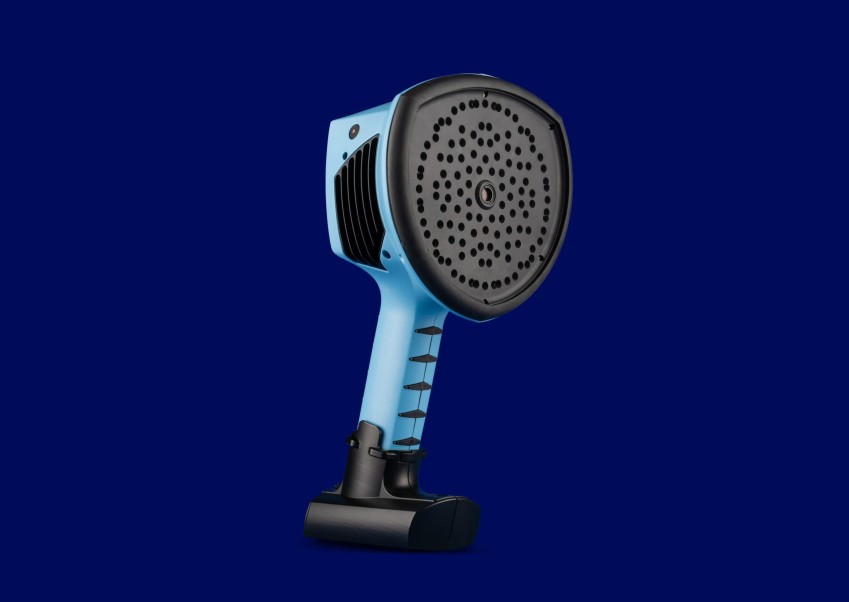

Многочастотная камера для акустической визуализации LF10 оснащена 124 микрофонами и обеспечивает широкое поле зрения для обнаружения утечек с большого расстояния на основе издаваемого ими звука. LF10 используется в качестве детектора утечек газов (находит утечки любых газов), сжатого воздуха, частичных и коронных разрядов, определяет места вакуумных присосов в современном крупном оборудовании, например, турбин ТЭЦ и АЭС.

Искусственный интеллект в основе функций камеры

Интеллектуальные функции LF10 основаны на технологии машинного обучения с использованием искусственного интеллекта. Автоматическая оценка расстояния и фильтрации фонового шума работают вместе, обеспечивая удобство работы. Автоматический фильтр фонового шума самостоятельно выбирает подходящие настройки для каждой среды и устраняет характерные промышленные шумы. Камера автоматически определяет расстояние до места утечки. Эти две интеллектуальные функции работают вместе, что позволяет получить точную оценку размера утечки в режиме реального времени. Результаты отображаются на экране камеры, в облаке NL Cloud или в отчёте.

Универсальный ультразвуковой детектор утечек

Любые утечки генерируют ультразвуковые волны. А поскольку ультразвук превышает слышимый диапазон человеческого уха, его трудно обнаружить. Ключ к успеху при поиске утечки зависит от того, является ли утечка турбулентной. Турбулентность возникает в результате трения и столкновения молекул газа. Они перемещаются из области с высоким давлением в область с низким давлением. Это относится к утечкам в системах высокого давления/вакуумных системах или искрением в электрооборудовании, утечки газа тоже легко распознаются микрофонами прибора. Ультразвуковой течеискатель обнаруживает утечку, которую невозможно обнаружить никаким другим методом. Для обнаружения утечки, оператору достаточно направить прибор на предполагаемое место утечки и результат появится на экране.

Важные особенности новой акустической камеры

  • Изменён алгоритм фильтрации посторонних звуков;
  • Изменён алгоритм обнаружения утечек, теперь камера замечает и вакуумные присосы;
  • Улучшен динамический диапазон, камера фиксирует ультразвуковые волны от -15 дБ до 120 дБ;
  • Добавлена функция измерения расстояния до утечки;
  • Данные с камеры автоматически обрабатываются облаком;
  • Облако NL-cloud автоматически определяет степень тяжести и годичную стоимость утечки;
  • Аккумулятор встроен в корпус камеры;
  • Усовершенствован алгоритм подсчёта убытков от утечки.

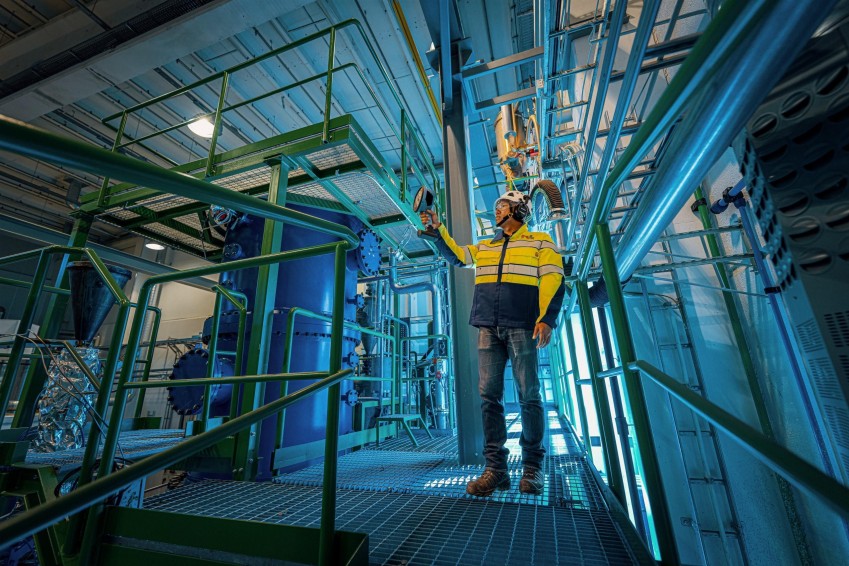

Акустическая камера обнаруживает утечки сжатого воздуха

Прибор LF10 может выявлять электрические неисправности:

  • Электрическая дуга:

    Электрическая дуга возникает, когда электрический ток протекает через воздушный промежуток между контактами.
  • Коронный разряд:

    Если напряжение на таком проводнике как антенна или высоковольтная линия электропередач превышает допустимую величину, воздух, окружающий ее, начинает ионизироваться при этом, светясь синим или сиреневым цветом – такое явление носит название коронный разряд.
  • Электрический пробой:

    Обычно предшествует появлению электрической дуги; возникает в результате повреждения изоляции.

При электрической дуге, коронных разрядах или пробое, нарушается равновесное состояние молекул воздуха, возникают ультразвуковые колебания. При этом можно слышать звуки похожие на щелчки или шипение, в других случаях данный звук будет восприниматься как гул. LF10 улавливает все эти звуки и выводит на экране места с пробоем в виде разноцветных пятен, похожих на небольшие тепловизионные изображения.

Технические характеристики Течеискатель NL-камера LF10

Технические характеристики визуально-акустический течеискателя

Акустические характеристики

Акустический модуль 124 сверхчувствительных микрофона
Динамический диапазон, нижний предел Ниже -15 дБ (в зависимости от частоты)
Динамический диапазон, верхний предел 120 дБ (зависит от частоты)
Частотный диапазон 2-65кГц
Расстояние при обследовании От 0.3м до 130м
Обнаружение утечек >0,032 л/мин, 3 бар с расстояния 3 м
>0,05 л/мин, 3 бар с расстояния 10 м
Минимум обнаружения 0,016 л/мин, 1,2 бар с расстояния 0,3 м

Пользовательский интерфейс

Дисплей 5 дюймов, 800 × 480, резистивный сенсорный экран
Яркость 1000 кд/м2 (регулируемая)
Разрешение снимков 800 × 480
Частота кадров 25 к/с (оптическое изображение):
30 к/с (акустическое изображение)
Zoom 2-кратный цифровой зум
Поле зрения 62.2° x 48.8°
Направленное разрешение 0.5° (макс 0.25)

Связь и хранение данных

Беспроводная передача данных IEEE 802.11.b/g/n/a
Память, внутренняя 32 ГБ/2000 снимков
Хранение, внешнее USB-накопитель 8 ГБ, 500 снимков
Передача данных USB/Wi-Fi

Эксплуатация

Температура эксплуатации минус 20°C - +50°C
Температура хранения минус 20 °C - +70 °C
Температура зарядки 0°C - +40°C
Влажность Рекомендуется 0-90%
Степень защиты IP51

Физические характеристики

Физические характеристики 315 × 170 × 161 мм; 980 г
Размер и вес батареи 90 × 145 × 65 мм, 985 г
Общая масса 1,9 кг (включая все аксессуары)

Аналитика и особенности NL

Локализация и обнаружение утечек Автоматическое, в режиме реального времени
Размер утечки и понесенных убытков Автоматически, в режиме реального времени
Отчетность по стандарту IS050001 В облаке NL Cloud и программе NL Camera Viewer Pro
Видеозапись До 5 минут
Видеозапись До 5 минут
Разрешение видео 1640 x 1232
Частота кадров в видео 15 кадров в секунду

Характеристики питания

Питание камеры Номинальное входное напряжение:12В пост. тока
Максимальное входное напряжение:15В пост.тока, 2,5 А
Встроенный аккумулятор Li-Ion 6 Wh (только для резервного питания)

Вариант аккумулятора RRC2040

Внешний аккумулятор Литий-ионный аккумулятор 36,2 Вт-ч, 10,8 В DC
Время работы до 2,5 ч
Максимальная мощность: 12,6 В, 4,0 A
Электропитание зарядного устройства Вход: 100-240 В DC ±10% ~ 50/60 Гц 1,70 A, 100 В DC
Максимальная производительность: 19 В DC ± 5%, 3,40 А
Зарядное устройство Вход: 19-26 В DC, 2,8A, 50 Вт
Выход: 0-17,4 В DC, 0-4,8 A, 50 Вт
Размер и вес батареи 85 × 59 × 22 мм 170 г

Вариант аккумулятора большой ёмкости

Внешний аккумулятор LiFePO4 84 Втч, 12 В DC
Время работы до 7 ч, зарядка 4-6 ч
Максимальная мощность: 13,8 В, 4,0 А
Зарядное устройство Вход: 100-240 В AC ~ 50/60 Гц 1.3-1.5 A
Макс. выход: 13,8-14,6 В DC, 4 A (зависит
от зарядного устройства)
Размер и вес батареи 90 × 145 × 65 мм, 985 г

Язык интерфейса

Русский, чешский, датский, голландский, английский, эстонский, финский, французский, немецкий, греческий, венгерский, итальянский, японский, корейский, норвежский, польский, португальский, упрощенный китайский, испанский, шведский, тайский, традиционный китайский, турецкий, вьетнамский
