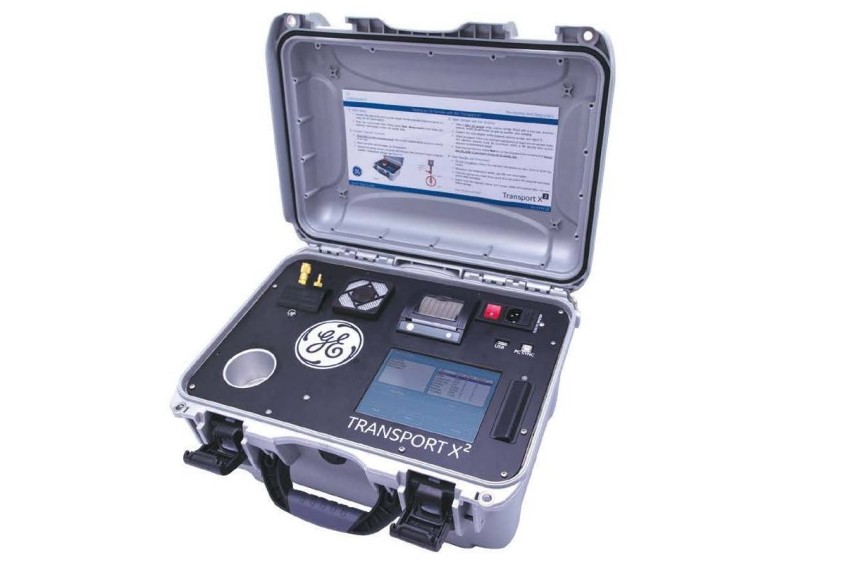

Хроматограф Transport X2

Портативный газоанализатор для полевых испытаний силовых трансформаторов

Анализ растворенных газов (АРГ) и измерение влажности изолирующей жидкости считаются самыми важными испытаниями для оценки состояния трансформаторов с жидкостной изоляцией. Ежегодно владельцы производственных объектов задействуют группы для сбора тысячи проб жидкости из трансформаторов в рамках периодических проверок работоспособности и для принятия оперативных решений. Данные пробы направляются в лаборатории за пределами площадки для анализа. Kelman™ Transport X2 представляет собой переносную «компактную лабораторию, обеспечивающую подробный анализ с существенно уменьшенной длительностью цикла обработки. В критических ситуациях возможность выполнения анализа растворенных газов на месте менее чем за 30 минут позволяет владельцам производственных объектов определять состояние трансформатора на площадке и, таким образом, принимать оперативные решения при первой возможности.

Компания GE первой вывела на рынок продукцию для анализа растворенных газов без расходных материалов, и Transport X2 представляет следующее поколение переносных систем. Технология измерения газа с помощью фотоакустической спектроскопии компании GE, лидирующая в своем классе, на данный момент в четвертом поколении, обеспечивает сложные для лабораторных анализов уровни точности для легко используемых и переносных изделий, не требующих калибровки.

Пользуясь преимуществами более чем 40-летнего мирового опыта выполнения анализов растворенных газов, Transport X2 включает в себя интуитивно-понятные разработки для обеспечения улучшенных рабочих характеристик, инновационных функций, усовершенствованного взаимодействия с пользователем и лучшей надежности.

Основные преимущества

• Измерение семи диагностических газов и содержания влаги в масле
• Быстрая диагностика, менее чем за 30 минут
• Интуитивный сенсорный интерфейс с пошаговыми инструкциями и возможностью связи «Plug and Play»
• Совместим с минеральным изоляционным маслом и новыми жидкостями на основе эфиров (натуральными и синтетическими)
• Позволяет операторам эффективно реагировать на аварийные сигналы, случаи отключения и помогает в принятии решений на площадке
• Наиболее подходящее дополнение к серии онлайн-анализаторов одного типа газа для анализа растворенных газов компании GE для добавления диагностики трансформатора

Области применения

С увеличением среднего возраста генераторных трансформаторов, трансформатор передачи и распределительных трансформаторов, риск резкого ухудшения состояния и даже отказов с катастрофическими последствиями также увеличивается. Изменения в трансформаторе могут возникать между циклами периодического лабораторного анализа растворенных газов, это потенциальный риск, который может остаться незамеченным. Transport X2 предлагает для энергетических компаний и отраслевых заказчиков точный, экономичный и переносной АРГ и диагностику в легко используемом и практичном приборе, который применяется для:

• Особо важные промышленные трансформаторы
• Контуры переключателя ответвлений
• Распределительные трансформаторы
• Измерительные трансформаторы
• Газ реле Бухгольца
• Маслонаполненные выключатели

Полностью переносной хромотограф

• Автономный полевой прибор для выполнения анализа растворенных газов, способный измерять семь диагностических газов и влажность
• Конструкция, не содержащая расходных материалов и газа и не требующая калибровки, для автономной работы в полевых условиях
• Прочная конструкция с защитой IP67 в закрытом положении
• Блок имеет массу менее 9 кг (20 фунтов)

Технология, проверенная в эксплуатации

• Усовершенствованная технология фотоакустической спектроскопии (4-е поколение), основанная на десятилетиях опыта выполнения анализов растворенных газов
• Спроектирован и создан по стандартам высокого качества компании GE
• Поддерживает минеральное масло и эфирные жидкости
• 5 лет гарантии по стандарту

Интуитивное управление

• Графический сенсорный интерфейс пользователя
• Интуитивно-понятные пошаговые инструкции на экране
• Полная интеграция с программным обеспечением Perception
• Загрузка измерений и файлов журналов по стандарту «Plug and Play» с использованием типового флеш-накопителя USB 2.0

Встроенная диагностика

• Встроенные инструментальные средства диагностического программного обеспечения для анализа растворенных газов, признанные на международном уровне
• Цветной графический дисплей для содействия визуализации
• Емкость хранилища для >20 000 измерений
• Дополнительные диагностические возможности с помощью загрузки данных в программный пакет Perception

Пример применения

Хроматограф Kelman Transport X2 остается вашим идеальным помощником для использования вместе с серией онлайн-анализаторов одного типа газа для анализа растворенных газов компании GE. Данные блоки (такие как Hydran™ 201Ti и Hydran M2-X) контролируют трансформатор и инициируют аварийный сигнал при достижении аномального уровня опасного газа, или когда скорость изменения данного уровня газа резко увеличивается, для того, чтобы позволить вам принять меры и обеспечить защиту трансформатора на ранних стадиях процесса.

Такие случаи часто требуют дальнейшего исследования перед предоставлением обоснованного вывода. Традиционные методы требуют направления пробы масла в лабораторию для анализа. Данный процесс может занять большое количество времени, прежде чем появится возможность выполнения диагностики и принятия соответствующего решения. Однако, с помощью Transport X2 можно взять и проанализировать пробу на месте, получив полную диагностическую информацию менее чем за 30 минут. Затем данные Transport X2 могут быть загружены и визуализированы в мощном программном обеспечении Perception вместе с показателями онлайн- анализатора.
