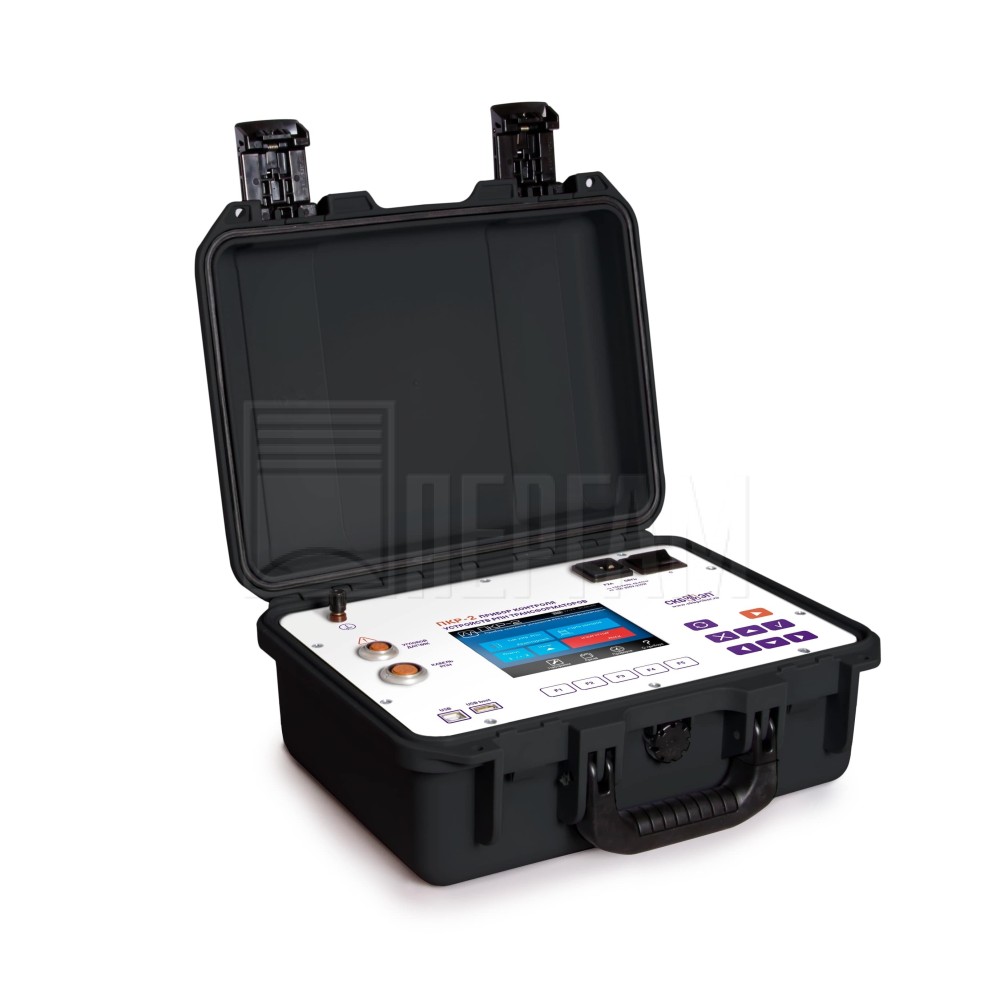

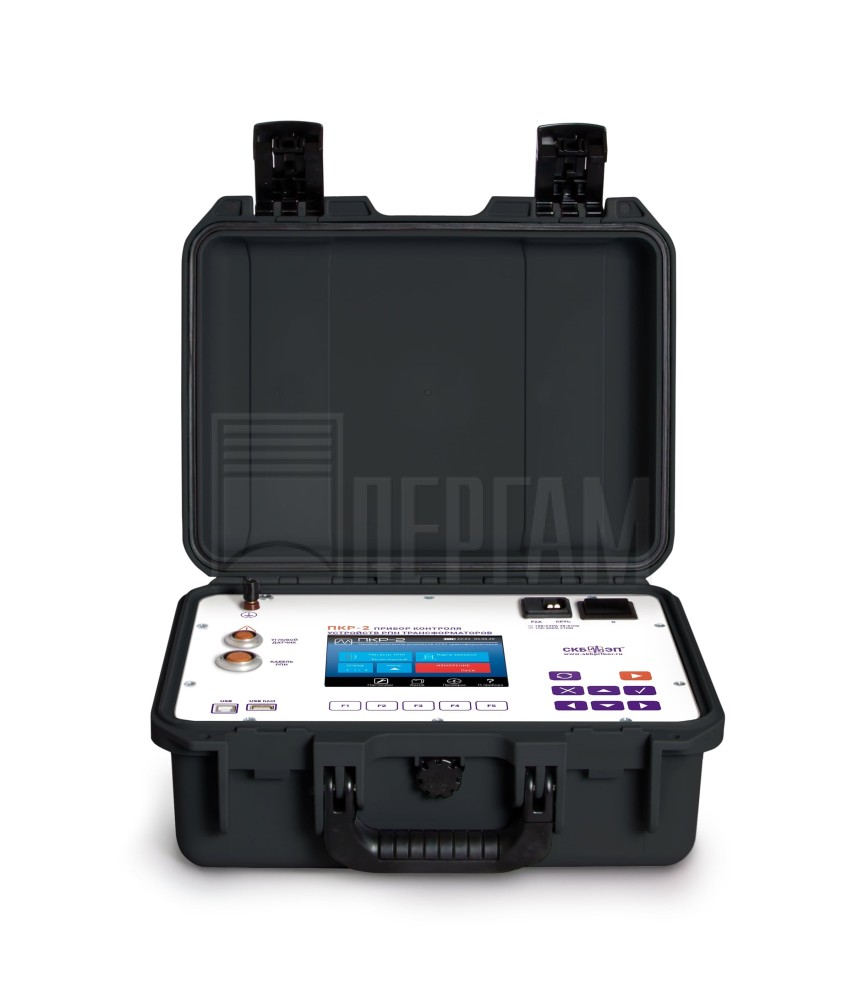

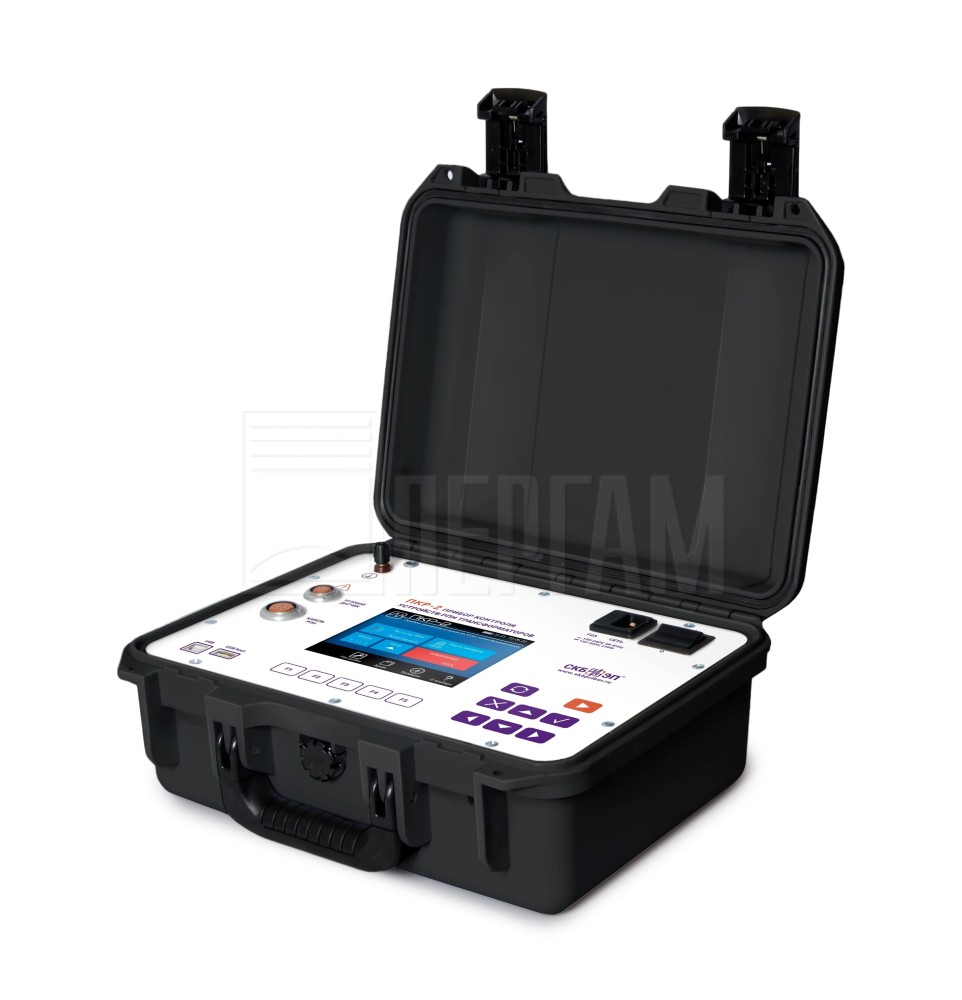

Прибор контроля устройств РПН трансформаторов ПКР-2М
Прибор для проверки технического состояния устройств РПН
ПКР-2М используется для проверки технического состояния резисторных и реакторных устройств РПН. Прибор позволяет проводить осциллографирование без демонтажа и вскрытия бака (метод DRM), методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.
Режим безразборной проверки устройств РПН (метод DRM)
Режим безразборной проверки (метод DRM) позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов. По результатам проверки в режиме DRM, прибор ПКР-2М выдаёт два графика: зависимости сопротивления от времени и зависимости проводимости от времени.
Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.
Данная диагностика позволяет получать осциллограммы переключения контактора для широкого круга переключающих устройств, кроме реакторного типа.

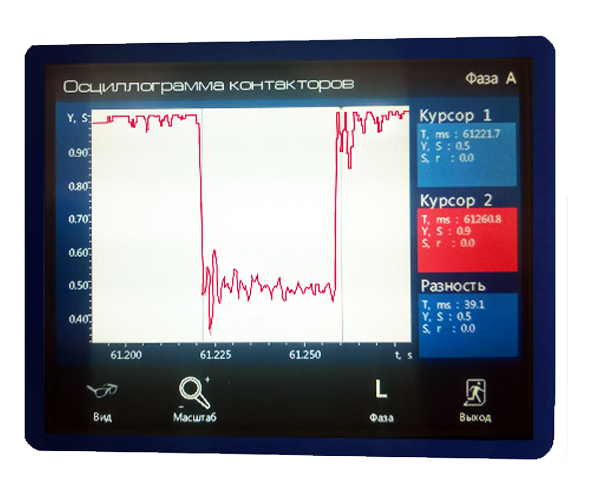

Осциллографирование устройства РПН типа РС-4 в безразборном режиме (DRM-тест)

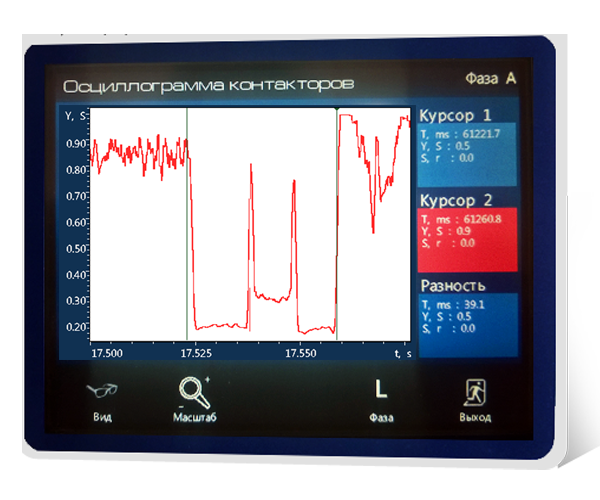

Осциллографирование устройства РПН типа VACUTAP MR в безразборном режиме (DRM-тест)

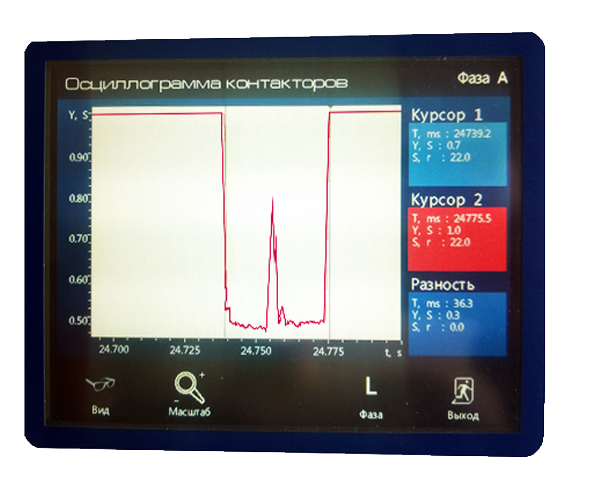

Осциллографирование устройства РПН в безразборном режиме (DRM-тест)
Снятие круговых диаграмм резисторных и реакторных устройств РПН
Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.
Все характеристики снимаются:
- одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
- пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
По круговой диаграмме последовательности переключения контактов избирателя и контактора при прямом и обратном ходах, можно судить, например, о величине люфта и качестве сборки избирателя.
Круговая диаграмма резисторного устройства РПН, снятая прибором ПКР-2

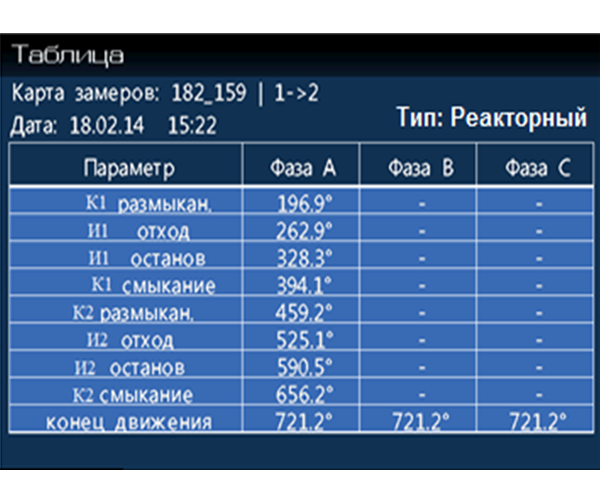

Круговая диаграмма реакторного устройства РПН в табличном виде

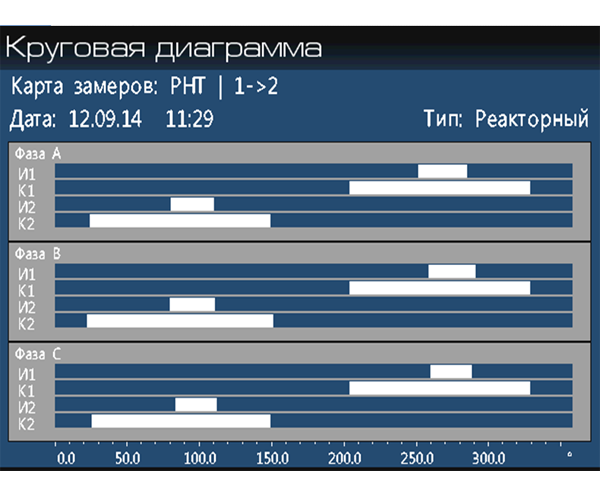

Круговая диаграмма реакторного устройства РПН по трем фазам, снятая прибором ПКР-2

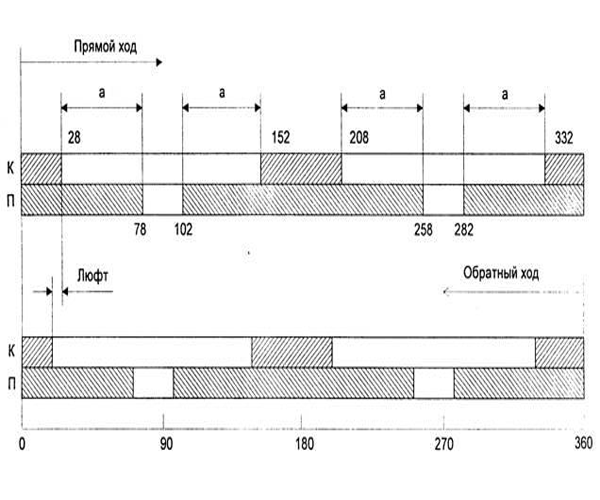

Типовая круговая диаграмма реакторного устройства РПН типа РНТ-13
Снятие осциллограммы переключения контактора резисторных устройств РПН
Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.
Все характеристики снимаются:
- одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
- пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
Пример осциллограммы резисторного устройства РПН, снятой прибором ПКР-2

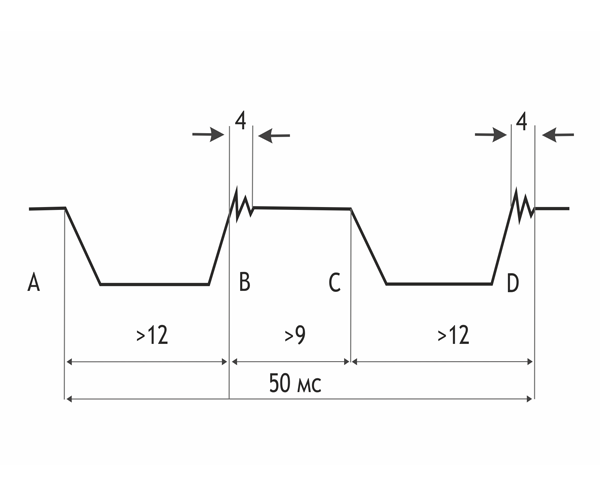

Типовая осциллограмма резисторного устройства РПН
Автоматическая самонастройка к устройству РПН и контроль по трём фазам
Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.
Проверка устройства РПН в статическом режиме
С помощью прибора ПКР-2М реакторные устройства РПН можно проверить в "статическом" режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.
Эргономичные щупы или кабель с зажимами типа "крокодил"
Для удобства прямого подключения к контактам устройства РПН (без использования метода DRM), когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами. Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.
Автономность аккумулятора, сенсорный экран и работа с результатами диагностики
ПКР-2М оборудован встроенным аккумулятором, что повышает его мобильность и удобство эксплуатации. Автономное питание позволяет эксплуатировать прибор в течение всего рабочего дня без подзарядки на обширной территории подстанции или цеха, что избавляет от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением.
Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков. Сохранение результатов измерений происходит в энергонезависимой памяти прибора, на внешнем Flash-накопителе, а также возможна передача их в компьютер. Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

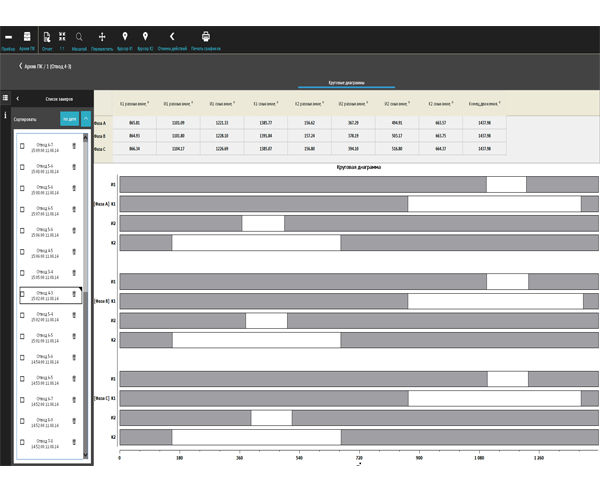

Анализ круговой диаграммы реакторного устройства РПН с помощью ПО для ПК

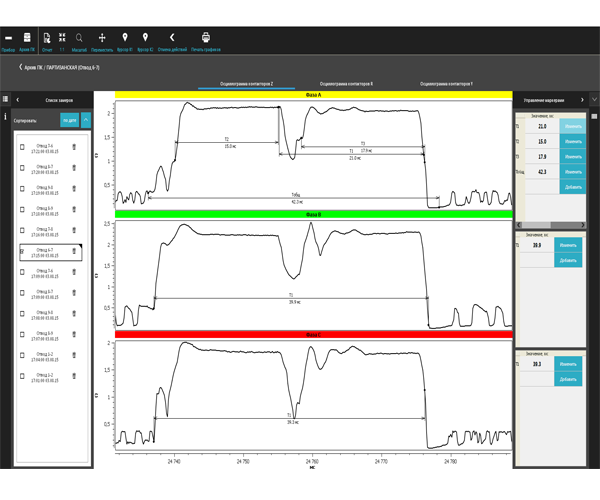

Анализ результатов осциллографирования в режиме DRM с помощью ПО для ПК
Хранение, передача и анализ результатов измерений
Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков. Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их в компьютер. Поэтому управление прибором возможно и при помощи персонального компьютера. Это позволит снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимой, особенно на крайнем севере.
Доступен в двух модификациях: ПКР-2М и ПКР-2
| ПКР-2 | ПКР-2М | |
| Режим проведения проверки устройств РПН | разборный | разборный и безразборный (метод DRM)* |
| Встроенное аккумуляторное питание | - | + |
| Передача данных на внешний Flash-накопитель | - | + |
* Режим безразборной проверки позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов.
Пользователи прибора ПКР-2 тоже имеют возможность проведения безразборной диагностики устройств РПН, но для этого необходимо подать заявку производителю на активацию данного режима. Стоимость программного обеспечения для ПКР-2 на активацию DRM уточняйте у менеджеров компании. Кроме того, для проведения такой диагностики необходимо заказать один кабель закорачивания.
Технические характеристики Прибор контроля устройств РПН трансформаторов ПКР-2М
КОМПЛЕКТАЦИЯ
Стандартная
|
Измерительный блок ПКР-2М 035.00.00.000-1 |
Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), руководство по эксплуатации, формуляр, программное обеспечение (ПО) для ПК. |
|
Кабель измерительный с соединителем и контактными зажимами 035.34.00.000 035.34.00.000-01 035.34.00.000-02 035.39.00.000 |
Длина измерительного кабеля с соединителем - 8 м., длина каждого кабеля с зажимом - 1,5 м, зев до 30 мм. Используется при разборном методе диагностики для подключения к контактам устройства РПН трансформатора внутри бака, а также при безразборном методе диагностики (DRM-тест) для подключения к вводам трансформаторов до 220 кВ включительно. Для подключения к вводам трансформаторов свыше 220 кВ и автотрансформаторам необходимо заказать другой тип кабелей с зажимами - 035.38.00.000, которые подключаются к соединителю 035.39.00.000. |
|
Датчик углового перемещения ДП22 035.26.00.000 |
Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН. Диапазон измерений угла 0÷360º. Необходимо выбрать подходящую ось. |
|
Струбцина 035.30.00.000 |
Для фиксирования датчика ДП22 на приводе устройства РПН. |
|
Ручка 028.25.02.000 |
Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями №№1 - 13 из дополнительной комплектации. |
|
Ось №10 совместно со втулкой 035.25.00.000 028.25.01.008 |
В стандартную комплектацию прибора включена Ось №10 для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно с втулкой. Для остальных приводов оси в таблице дополнительной комплектации - см. ниже. |
|
Кабель сетевой 018.09.00.0000 |
Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45ºС. Длина 2м. |
|
Провод заземления 010.01.00.000 |
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Длина 2м. |
|
Предохранитель ВП2Б-1В-2А (2 шт.) |
Для защиты источника питания. |
|
Сумка для переноски кабелей и комплектующих 126.06.00.000 |
Дополнительная комплектация (по заказу)
|
Комплект контактных щупов и специальная сумка 035.41.00.000 |
Щупы сборные 7 х 1,7 м (диаметр каждого 9 мм) для подключения к контактам устройства РПН при прямой диагностике. Контактные наконечники съемные в двух исполнениях: конусные острые и в виде подпружиненного захвата. К щупам рекомендована специальная сумка для комфортного хранения и переноски. |
|
Оси для фиксации датчика ДП22 на выходном валу |
В зависимости от типа привода РПН, выберите необходимую ось для установки измерительного датчика ДП22 на выходном валу: Ось №1 - для приводов РПН типа BUL (035.25.01.000); Ось №2 - для приводов РПН типа ПДП, МА-1, МАК-1 (035.25.02.000); Ось №3 - для приводов РПН типа ПДП, МА-1, МАК-1 (035.25.03.000); Ось №4 - для приводов РПН типа ПДП, МА-1, МАК-1 (035.25.04.000); Ось №6 - для приводов РПН типа ПДП-4У. Ручной привод (035.25.06.000); Ось №9 - для приводов РПН типа ПДП-4У. Электропривод (035.25.09.000); Ось №7 - для приводов РПН типа MZ-4.1, MZ-4.4 Электропривод (035.25.07.000); Ось №8 - для приводов РПН типа MZ-4.1, MZ-4.4. Ручной привод (035.25.08.000); Ось №11 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Ручной привод (035.25.11.000); Ось №12 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Электропривод (035.25.12.000); Ось №13 - для приводов РПН типа VAKUTAP компании МR (035.25.13.000); |
|
Кабель USB 2.0 A-B |
Для подключения прибора к ПК (длина 1,8 м.). |
|
ПО на активацию режима DRM |
Режим "безразборной проверки устройств РПН" (DRM-тест) позволяет проводить диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора и слива масла. Для работы в безразборном режиме (DRM-тест) необходимо: покупка (активация) ПО на DRM, заказ кабеля закорачивания и добавочного резистора. |
|
Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02 |
Штанга-манипулятор предназначена для присоединения измерительных кабелей к вводам трансформатора с крышки бака / с земли, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта. ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг); ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг); ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг); |
