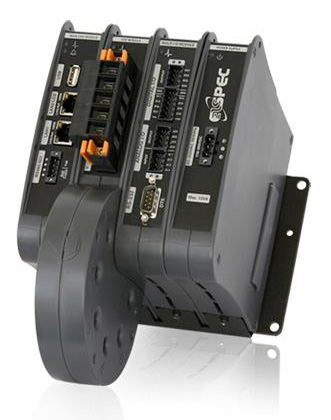

Elspec Technologies G4400 BLACKBOX

Анализаторы G4400 состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора, электрически программируемых ЗУ. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с ЭВМ осуществляется с помощью цифровых интерфейсов. Питание анализатора G4400 обеспечивается от входных сигналов напряжения или от внешнего источника питания.

Анализаторы G4400 выпускаются в 3 основных модификациях G4410, G4420, G4430, отличающихся глубиной регистрации измеряемых параметров электрической сети и основных ПКЭ, обеспечивающих как возможность формирования новых АСКУЭ, так и использование в существующих системах. Анализаторы G4400 допускают непосредственное подключение к сетям с номинальным напряжением до 1000 В.
Анализаторы G4400 позволяют измерять амплитудные и угловые погрешности измерительных трансформаторов тока и напряжения.
Анализаторы G4400 выполняют аналого-цифровое преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой. Архивирование результатов измерений производится во внутренней энергонезависимой памяти анализаторов G4400. Время хранения накопленной информации при выключении питания не ограничено. Анализаторы G4400 имеет в своем составе цифровые интерфейсы (RS485/RS422/RS232, USB 2.0, 8P8C (RJ-45)) для передачи информации во внешние устройства. Поддерживаются протоколы связи ELCOM (Elspec proprietary protocol); MODBUS RTU RS485/RS422/RS232 serial protocol; FTP (file transfer protocol); HTTP WEB interface; OPC DA server; Telnet console protocol over TCP/IP and/or RS485/RS422/RS232; DNP 3 (over TCP/IP); MODBUS TCP/IP.
Анализаторы G4400 обеспечивает осцилографирование, регистрацию, хранение данных, поступающих непосредственно с АЦП с последующей передачей на персональный компьютер (ПК):

Анализаторы G4400 обеспечивает защиту от несанкционированного доступа к информации и управлению. В анализаторе G4400 предусмотрена многоуровневая система паролей, определяющая доступ к соответствующим режимам работы.

Актуальность проблемы обеспечения качества электроэнергии

Не смотря на то, что электрическая энергия на сегодняшний день является услугой, а не товаром, она также как и товар характеризуется таким критерием как качество. Согласно ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» установлены показатели качества электрической энергии (ЭЭ) и нормы на них. Данный ГОСТ призван решить проблемы, связанные с контролем, учѐтом и анализом качества электрической энергии, а также помочь определить, в следствие чего качество электроэнергии ухудшилось и по чьей вине.
Качество ЭЭ определяет расходы потребителей на еѐ приобретение, а также непосредственно влияет на качество продукции, производство которой чувствительно к изменению номинальных параметров питающей электрической сети.
На промышленных предприятиях и в энергокомпаниях внедряются пилотные проекты систем мониторинга ПКЭ (анализ и коммерческий учѐт ПКЭ). Это позволяет подготовиться к введению рынка системных услуг на НОРЭМ и сокращать издержки, связанные с низким качеством электроснабжения.

Примеры воздействия плохого качества электроэнергии на здоровье человека и работу оборудования

Отклонение напряжения

• Потери в силовых трансформаторах
• Повышенный износ изоляции
• Повышенный износ двигателей
• Перерасход электроэнергии
• Брак в электролизном, сварочном производстве

Провалы и перенапряжения

• Сбои технологических процессов (металлургические заводы, нефте-газоперекачка, станки с ЧПУ)
• Сбои компьютеров (биллинговые системы)
• Ухудшение показателей надежности АИИСКУ

Гармоники

• Потери на вихревые токи в трансформаторах и двигателях
• Перегрев и вибрации ротора
• Перегрев конденсаторов
• Потери в нулевом проводе
• Скин-эффект
• Дополнительные погрешности в АИИСКУЭ

Несимметрия

• Вибрации ротора
• Пожар от перегрева в нулевом проводе
• Дополнительные погрешности в АИИСКУЭ

Фликер. Отклонение частоты

• Вибрации двигателей
• Переутомление персонала
• «Лавина частоты»
• Изменение частоты вращения
• Нагрев стальных сердечников
• Искажения изображения ТВ

Устройства, которые сегодня помогут решить проблемы, связанные с качеством ЭЭ, — анализаторы качества ЭЭ. Эти приборы одинаково необходимы как специалистам энергосбытовых организации, инспекторам Энергонадзора, так и специалисту-энергетику любого крупного предприятия. Для крупных предприятий решение задач по качеству ЭЭ это выявление виновников ухудшения качества ЭЭ, возможность грамотного распределения нагрузки, решение прочих внутренних технических проблем, а самое главное, это один из шагов к большей энергетической эффективности – одному из основных факторов инвестиционной привлекательности предприятия.
G4400 (G4410, G4420, G4430) приборы класса А, предназначены для измерения, регистрации и оценки качества электрической энергии в соответствии с ГОСТ 13109-97 и с требованиями европейских стандартов IEC 61000-4-30, IEC 61000-4-15 и EN 50160.

G4400 используются для измерения параметров электрических сетей в стационарных и переходных процессах: при контроле состояния электроустановок, при обследовании режимов работы электрических сетей энергосистем и предприятий, а также во время проведения измерений при пуске и наладке различных электрических силовых агрегатов и устройств автоматики.
Анализаторы предназначены для измерения параметров трехфазных сетей по 3-х/4-х проводной схеме, симметричных или несимметричных электрических сетей с одновременным отображением, сохранением, ведением архива измеренных значений в течение 1 года, с разрешающей способностью 1024 точки выборки за период.

Поддерживаются протоколы связи:

ELCOM; MODBUS; PROFIBUS; RTU; RS-485/RS-422/RS-232; FTP; HTTP; OPC DA; TCP/IP.

Область применения анализаторов G4400:

• энергетическое обследование предприятий и потребителей электрической энергии (энергоаудит);
• проведение сертификации электрической энергии;
• технологический контроль и анализ работоспособности схем релейной защиты и устройств управления;
• технологический контроль и анализ качества электрической энергии;
• комплектация метрологических лабораторий (в том числе передвижных); использование в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей.
