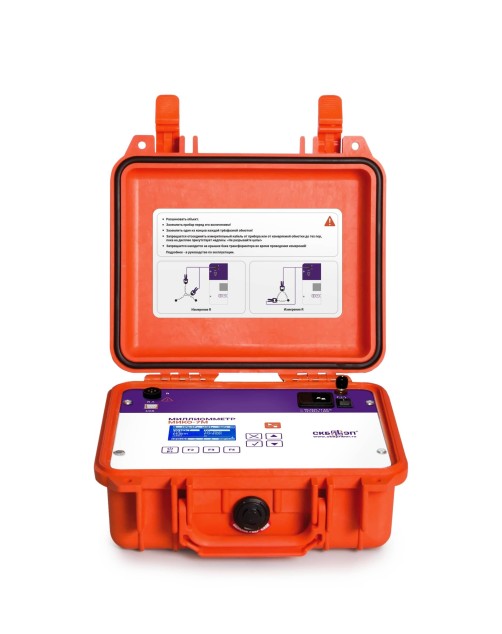

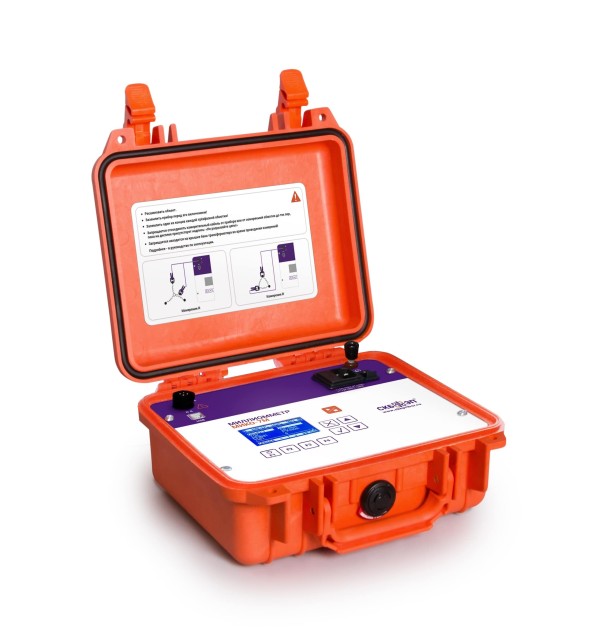

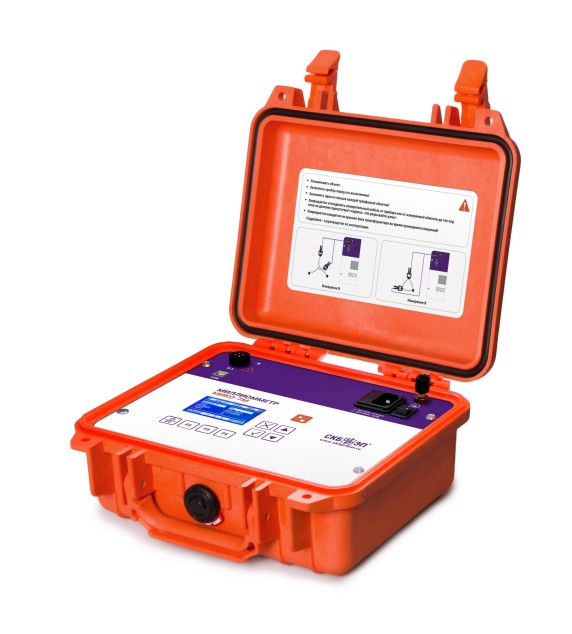

Миллиомметр МИКО-7М(А)
Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 2 kΩ
Миллиомметр МИКО-7М(А) предназначен для измерения сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 2 kΩ на токе 10А:
- обмоток силовых и измерительных трансформаторов, электродвигателей, генераторов, линейных компенсаторов и иного оборудования с высокой индуктивностью
- контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность
- уравнивающих, токоограничивающие и других резисторы высоковольтных выключателей
- кабелей
Автоматическая настройка и систематизация результатов измерений
В МИКО-7М(А) реализованы специализированные режимы измерения для различных конфигураций 5 объектов (резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор), учитывающие их специфические особенности. Наличие данной функции позволяет систематизировать результаты измерений, а также обеспечить комфортную работу с архивом.
Прибор автоматически учитывает конфигурацию объекта для настройки измерительных режимов.
Специальные режимы измерения для максимальной точности
В зависимости от типа объекта можно выбрать специальный режим измерения. Например, для резистивного объекта:
- АВТО: измерение запускается автоматически по замыканию измерительной цепи
- ОДНОКРАТНЫЙ: измерение запускается по команде Пользователя, при нажатии кнопки СТАРТ
Для индуктивного объекта Пользователь может также выбрать один из двух режимов:
- РУЧНОЙ: запуск и останов измерения осуществляются вручную, нажатием кнопки СТАРТ
- АВТО: запуск измерения осуществляется нажатием кнопки СТАРТ, а останов выполняется автоматически при достижении заданного критерия
Запатентованный автоматический способ измерения для индуктивных объектов гарантирует наиболее высокую точность результатов в условиях сложной электромагнитной обстановки.
Высокая степень защиты и соответствие требованиям безопасности
МИКО-7М(А) соответствует требованиям безопасности IEC 61010-1 и требованиям электромагнитной совместимости, которые предъявляются к оборудованию класса А по IEC 61326-1. Прибор имеет высокую степень защиты:
- от обрыва измерительного или сетевого кабелей
- от превышения измерительного тока
- от э.д.с. самоиндукции
- от перегрева
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-7М(А) реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
Энергонезависимая память на 200 измерений
МИКО-7М(А) имеет встроенный архив до 200 измерений для просмотра, копирования или удаления данных, а благодаря возможности выбора объекта на стадии проведения измерения - результаты представлены более систематизировано, что облегчает взаимодействие с архивом.
Передача данных и управление прибором по каналу Bluetooth
Полученные данные могут быть синхронизированы со специальным мобильным приложением или облаком посредством Bluetooth.
Мобильное приложение позволит вести и систематизировать базу замеров предприятия, предоставит дополнительные автоматические расчеты по измеренным данным, а также даст возможность управлять прибором удаленно.
Вариативная комплектация прибора
В стандартную комплектацию прибора МИКО-7М(А) не включен ни один измерительный кабель, что позволяет Заказчику выбрать именно тот комплект, который ему будет действительно необходим. Для выбора Пользователя и удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:
- Измерительный кабель с зажимом типа "крокодил" длиной 8,5 м
- Измерительный кабель с зажимом типа "струбцина" длиной 8,5 м
- Измерительный кабель для измерения переходного сопротивления контактных соединений длиной 3,0 м
- Измерительный кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения длиной 4,0 м
Две модификации прибора с разным типом питания
Миллиомметр МИКО-7М(А) имеет возможность питания от сети (~ 90-253 В, 47-63 Гц // = 127-354 В ), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-7М) и со встроенным аккумулятором (МИКО-7МА).
Простой, современный и удобный
МИКО-7М(А) максимально прост в работе, а также имеет понятный интерфейс, что будет очень удобно пользователям.
Кроме того, диапазон температуры эксплуатации - от -20 °С до + 55 °С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.
Технические характеристики Миллиомметр МИКО-7М(А)
КОМПЛЕКТАЦИЯ
Стандартная
|
Измерительный блок МИКО-7М или МИКО-7МА 048.00.00.000 или 048.00.00.000-01 |
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр. Кабели измерительные по заказу Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "Дополнительная комплектация (по заказу)"). |
|
Кабель сетевой 018.09.00.000 |
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг. |
|
Провод заземления 010.01.00.000 |
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2,24 м. Вес 0,08 кг. |
|
Эквивалент нулевого сопротивления 023.15.00.000 |
Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. |
|
Шунт 75ШСМ М3, 75-0,5 |
Проверка работоспособности. Величина 1 мОм ± 0,5%. |
|
Предохранитель ВП2Б-1В-2А (2 шт.) |
Для защиты источника питания. |
|
Сумка для комплекта крепежных изделий 126.06.02.000 |
Дополнительная комплектация (по заказу)
|
Кабель измерительный 041.18.00.000 |
Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м. Вес 1,72 кг. |
|
Кабель измерительный 041.22.00.000 |
Модификация кабеля 041.18.00.000 для использования на трансформаторах, выводы которых расположены близко друг к другу. Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м. |
|
Кабель измерительный 041.30.00.000 |
Кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 50 мм. Длина 3,5 м. Вес 0,76 кг. |
|
Кабель измерительный 041.19.00.000 |
Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (длина 30мм, 2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг. |
|
Кабель измерительный 041.29.00.000 |
Измерительный кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 3,5 м. Вес 0.92 кг. |
|
Кабель измерительный 041.26.00.000 |
Кабель выступает в качестве альтернативы измерительному кабелю 041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,26 кг. |
|
Кабель измерительный для ТТ и ТН 041.21.00.000 |
Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 20 мм. Длина 4,0 м. Вес 0,61 кг. |
|
Кабель измерительный 041.28.00.000 |
Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м, вес 0,54 кг. |
|
Удлинитель к измерительным кабелям 031.20.00.000 |
Рекомендован к совместному применению с измерительными кабелями 041.18.00.000, 041.22.00.000 и 041.26.00.000. Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг. |
|
Переходник для образцовой катушки 023.12.00.000 |
Для поверочных лабораторий: проведение поверки / калибровки прибора (комплект из 2 шт.). Длина 0,025 м + 0,16 м. Вес 0,04 кг. |
|
Сумка для кабелей и документации 126.06.00.000 |
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-7М (МИКО-7МА). |
|
Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02 |
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями (длина 3,3 м), которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. - ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м); - ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м); - ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м); При работе с МИКО-7М(А) и штангой-манипулятор рекомендуем использовать кабели: 041.18.00.000; 041.22.00.000; 041.29.00.000 или 041.30.00.000. |
