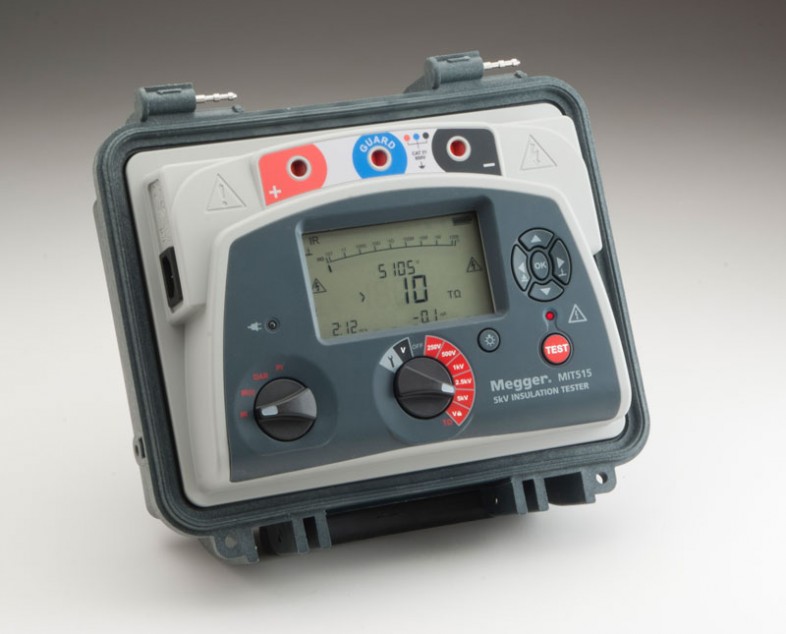

Новая серия тестеров изоляции напряжением постоянного тока MIT515, MIT525, MIT1025 и MIT1525 предназначена для фирм-изготовителей комплектного оборудования и промышленных компаний. Модель верхнего уровня MIT1525 позволяет проводить испытание изоляции напряжением вплоть до 15 кВ при максимальном сопротивлении 30 TΩ погрешности ±5 % в диапазоне от 1 MΩ до 3 TΩ. Модель MIT515 позволяет определять сопротивление изоляции IR, индекс поляризации PI и коэффициент диэлектрических потерь DAR, но не имеет встроенной памяти. Модели MIT525, MIT1025 и MIT1525 имеют полный комплект режимов испытаний, а также встроенную память и возможность передавать/загружать данные в PC/лэптоп.

Основное внимание в новых приборах серии MIT сосредоточено на их производительности, что позволяет осуществлять быструю зарядку батарей и возможность работы от источника переменного тока, если батарея разряжена. Быстрая зарядка батарей обеспечивает > 60 минут тестирования, после 30-ти минутной зарядки.

Уровень безопасности приборов серии MIT не снижен – все зажимы (клеммы) имеют категорию безопасности CATIV 600 В до 3000 м (5 кВ, 10 кВ) или CATIV 1000 В до 3000 м (15 кВ). При этом доступны комплекты тестовых проводов на 5 кВ и 10 кВ плюс специально предназначенные тестовые провода на 15 кВ, которые имеют двойную изоляцию с зажимами, рассчитанными на 15 кВ пути утечки по поверхности диэлектрика. Эти провода на 15 кВ поставляются в специальном вещмешке. При проведении испытаний необходимо использовать соответствующие перчатки, рассчитанные на высокое напряжение, а также носить индивидуальные средства защиты.

В приборах MIT используется двойной корпус, который состоит из наружного корпуса для защиты тестера от ударов / падений и внутреннего огнезащитного корпуса. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды / пыли.

Интуитивно-понятный интерфейс пользователя исключает потерю времени на запоминание того, как использовать тестер. Удобство и простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов. Для помощи пользователям при первом обращении к прибору внутри крышки корпуса имеется графическое руководство по быстрому запуску.

В режиме испытания изоляции обеспечены 5 предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты – определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении (rump) напряжения.

Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный USB- интерфейс используется для безопасной передачи данных в ПО PowerDB компании Megger – профессиональныее Pro, расширенные Advanced и простые Lite программные средства управления ресурсами.

Сопротивление изоляции 30 TΩ (15 кВ), 20 TΩ (10 кВ), 10 TΩ (5 кВ).
Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
Высокий ток – ток короткого замыкания 3 мА.
Защита от помех – подавление шума 3 мА (5 кВ и 10 кВ), 6 мА (15 кВ).
Литиево-ионная батарея – до 6 часов непрерывных испытаний при 5 кВ с нагрузкой 100 МΩ, соответствует стандарту IEC 62133.
Категория безопасности: CATIV 600 В до 3000 м (5 кВ, 10 кВ), CATIV 1000 В до 3000 м (15 кВ).
Большой ЖК-дисплей с подсветкой.
Специальная функция вольтметра (от 30 В до 660 В).
Увеличенная память данных с вызовом на экран, и часы реального времени для привязки результатов ко времени/дате.
Выгрузка результатов из памяти прибора через USB-интерфейс.
Поставляемые программные средства управления ресурсами PowerDB Lite.
Регистрируемая температура (измеренная с помощью независимого прибора) может быть сохранена вместе с результатами.

Технические характеристики Megger MIT-515

Наименование критерия	MIT-515	MIT-525	MIT-1025	MIT-1525	S1-568	S1-1068	S1-1568
Дисплей:	Аналоговый/ цифровой
Питание:	От сети/ От батареи
Батарея	Литиево-ионная 11.1 В, 5.2 ампер-часа
Срок службы батареи	Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ		Обычно 4,5 часа непрерывной работы при 10 кВ с нагрузкой 100 MΩ	Обычно 4,5 часа непрерывной работы при 15 кВ с нагрузкой 100 MΩ	Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ	Обычно 4,5 часа непрерывной работы при 10 кВ с нагрузкой 100 MΩ	Обычно 4,5 часа непрерывной работы при 15 кВ с нагрузкой 100 MΩ
Испытательное напряжение:
Максимально	5000		10000	15000	5000	10000	15000
Минимальное	250		500	1000	250	250	250
Диапазон измерения сопротивления	От 10 kΩ до 10 TΩ		От 20 kΩ до 20 TΩ	От 10 kΩ до 30 TΩ	От 10 kΩ до 10 TΩ	От 10 kΩ до 35 TΩ	От 10 kΩ до 35 TΩ
Ток короткого замыкания	3 мА				6 мА
Измерение емкости
Диапазон по емкости	От 10 nF до 25 μF				От 10 nF до 25 μF		От 10 nF до 50 μF
Погрешность по емкости	±10% ±5 nF				±10% ±5 nF
Измерение тока
Диапазон измерение тока	От 0.01 nA до 6 мA
Погрешность измерения тока	±5% ±0.2 nA при всех напряжениях (23°C)
Подавление помех	3 мА от 450 В до 5 кВ		3 мА от 960 В до 10 кВ	6 мА от 2100 В до 15 кВ	3 мА от 450 В до 5 кВ	8 мА от 2560 В до 10 кВ	8 мА от 2800 В до 15 кВ
Вольтметр
Диапазон вольтметра	От 30 В до 660 В переменного или постоянного тока, 45-65 Гц
Погрешность вольтметр	±3%, ±3 В
Таймер:
Диапазон таймера	До 99 минут 59 секунд, минимальная установка 15 секунд
Емкость памяти	5.5 часов непрерывной записи с 5-ти секундным интервалом
Режимы тестирования	IR, IR(t), DAR, PI,SV, DD, ramp test
Интерфейс	USB тип B				USB тип B + bluetooth
Спецификация GUARD	2% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию				1% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию
Окружающая среда:
Рабочая температура	От -20°C до 50°C
Температура хранения	От -25°C до 65°C
Влажность	90% относительной влажности без образования конденсата при 40 °С
Степень защиты:
С открытой крышкой	IP40
С закрытой крышкой	IP65
Безопасность:	Соответствует требованиям IEC 61010-1
	CATIV 600 В			CATIV 1000 В	CATIV 600 В		CATIV 1000 В
Габариты	Д 315 мм х Ш 285 мм х В 181 мм			Д 360 мм х Ш 305 мм х В 194 мм	Д 315 мм х Ш 285 мм х В 181 мм		Д 360 мм х Ш 305 мм х В 194 мм
Вес	4,5			6,5	4,5		6,5
