Рефлектометр BAUR TDR 510

Быстрое определение мест повреждения кабеля нажатием одной кнопки

• Параметрируемый для различных диапазонов измерений и типов кабеля
• Безопасные измерения под напряжением со степенью защиты CAT IV / 600 В в соответствии с действующими стандартами (c разделительным фильтром*)
• Идеально подходит для определения мест повреждений кабелей, используемых в области телекоммуникаций, видеотехники, обработки данных и систем безопасности

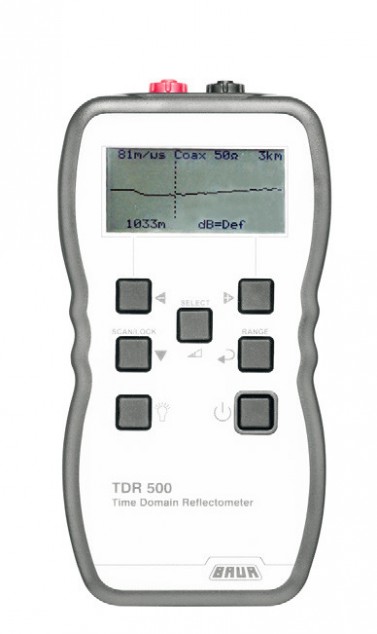

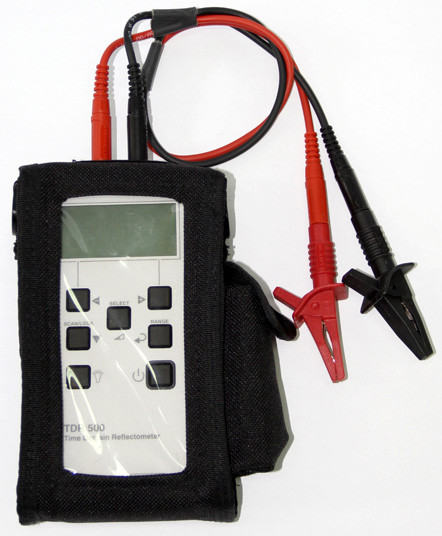

Портативные импульсные рефлектометры BAUR TDR 500 и TDR 510 служат для определения мест повреждений всех видов металлических кабелей, как например, силовых кабелей, коаксиальных кабелей, кабелей передачи данных и кабелей связи. Метод импульсной рефлектометрии позволяет проверять кабели на разрыв, короткое замыкание, контакт, несанкционированное разветвление (незаконный отбор электроэнергии), попадание воды и прочие неисправности кабельной проводки, вызывающие изменения импеданса кабеля. Одновременно определяется длина кабеля и отображается расстояние до места повреждения. Оба прибора, благодаря диапазону измерений от 7 м, прекрасно подходят для определения мест повреждений кабеля на коротких участках, например, для абонентских (подомовых) ответвлений сети. При этом, TDR 500 и TDR 510 также показывают высокую точность измерения на больших измерительных участках длиной до 6 км. TDR 510:BAUR TDR 510 имеет встроенную память, вмещающую до 50 сообщений, за счет чего обеспечивается возможность сравнения рефлектограммы текущего измерения с рефлектограммой, сохраненной в памяти прибора. С помощью специализированного ПО для обработки рефлектограмм можно загрузить сохраненные данные измерений через USB-интерфейс на ПК и провести их последующую обработку. Для сравнения актуальных измерений с данными измерений, выполненных в прошлом, эти данные также можно загрузить обратно с ПК на TDR 510.

Характеристики

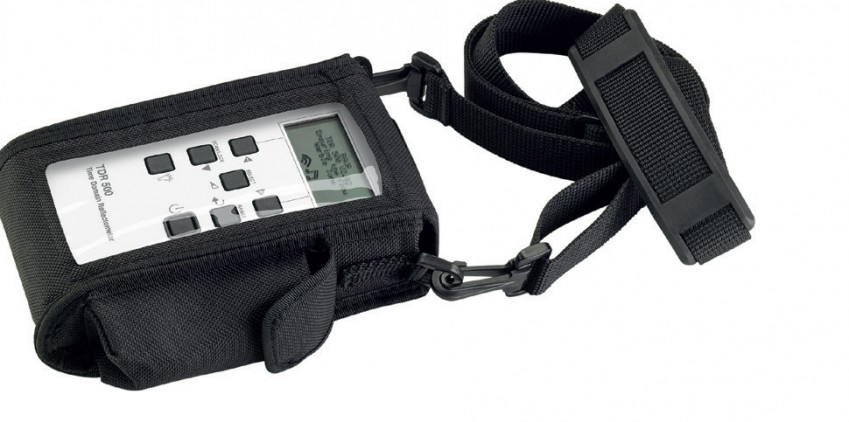

• Компактный и легкий импульсный рефлектометр весом всего 350 граммов

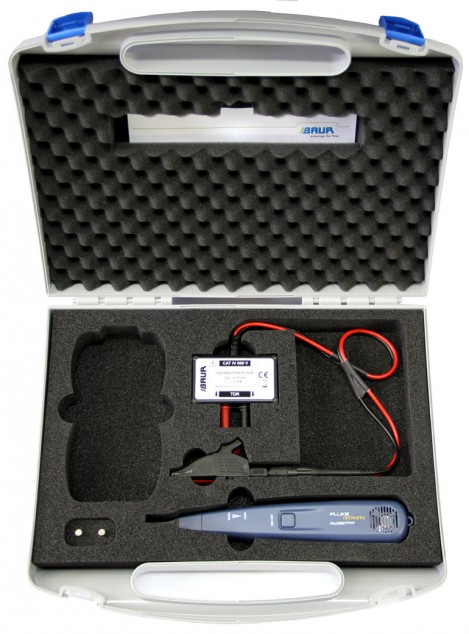

• Степень защиты CAT IV / 600 В* для обеспечения максимальной безопасности в соответствии с EN 61010 (c разделительным фильтром*)
• 11 измерительных диапазонов от 7 м до 6 км
• Регулируемые значения импеданса кабеля 25, 50, 75 и 100 Ом, а также скорости распространения сигнала
• Выходной импульс от 3 нс до 3 мс
• Встроенный генератор звуковой частоты 810 – 1100 Гц
• Доступны 2 режима измерений:
  • Одиночный импульс для обнаружения простых, постоянных неисправностей
  • Многоимпульсный режим для локализации заплывающих повреждений
• Влаго- и пылезащищенный по IP 54 TDR 500
• Изменяемая настройка усиления TDR 510
• Встроенная память объемом до 50 сообщений
• Возможность сравнить рефлектограмму текущего измерения с рефлектограммой, сохраненной в памяти прибора.
• USB-интерфейс для обмена данными между ПК и TDR 510
• Специализированное рефлектографическое ПО для проведения анализа и дальнейшей обработки данных измерений на ПК в среде Windows (возможно провести сравнение до 3 рефлектограмм)
