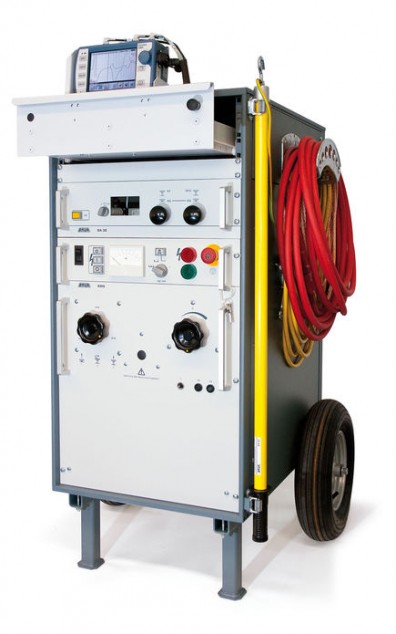

BAUR Syscompact 2000 portable
Поставляется в минимальные сроки
Гарантия производителя:18 месяцев
Компактные системы серии Syscompact являются самостоятельными и законченными устройствами, полностью обеспечивающими определение неисправностей в кабельных линиях. Эти системы позволяют определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе в случае повреждений типа "обрыв" и "короткое замыкание", так и в случае высокоомных повреждений и заплывающих пробоев.
Оператору доступны различные методы поиска мест повреждения и возможность объединения Syscompact с другим вспомогательным оборудованием для поиска мест повреждения. Легкость управления и использование полного спектра методов обнаружения повреждений в кабелях позволяет определять место повреждения кабеля менее чем за час.
Характеристики
- Поиск низкоомных и высокоомных повреждений, заплывающих пробоев
- Эффективные методы предварительной локации повреждений
- Точное определение места повреждения акустическим методом и методом задержки акустического сигнала(совместно с локатором UL 30 и BM 30)
- Определение повреждений оболочки кабеля (совместно с локатором UL 30)
- Простота использования
- Модульность конструкции с возможностью расширения функций
- Мощное устройство генерации высокого напряжения
- Интеграция различных методов определения мест повреждения кабеля
Методы предварительной локации:
- Рефректометрический метод (3 фазы)
- Метод вторичного импульса (SIM)
- Метод вторичного импульса с дополнительной стабилизацией дуги (SIM DC)
- Мультипликсированный импульсный метод (MIM - усовершенствованный SIM)
- Дифференциальный метод вторичного импульса
- Импульсный токовый метод (ICM)
Технические характеристики BAUR Syscompact 2000 portable
Технические характеристики
|
Syscompact 2000 portable |
Syscompact 2000M |
Syscompact 2000 |
Syscompact 3000 |
|
|
Электропитание от сети |
220 - 230 В |
220 - 230 В |
220 - 230 В |
220 - 230 В |
|
Частота сетевого напряжения |
50/60 Гц |
50 - 60 Гц |
50/60 Гц |
50/60 Гц |
|
Выходное напряжение |
0-8 кВ / 0-16 кВ / 0-32 кВ |
0-8 кВ / 0-16 кВ |
0-8 кВ / 0-16 кВ / 0-32 кВ |
0-8 кВ / 0-16 кВ / 0-32 кВ |
|
Энергия импульса |
1500 – 2100 Дж (в зависимости от SSG) |
1000 Дж |
500 – 2100 Дж |
500 – 2100 Дж |
|
Частота следования импульсов |
Одиночный, 10, 20 или 30 импульсов/мин (в зависимости от SSG) |
Одиночный, 10 или 20 импульсов/мин |
Одиночный, 10, 20 или 30 импульсов/мин |
Одиночный, 10, 20 или 30 импульсов/мин |
|
Выходное испытательное напряжение DC |
0-32 кВ |
0-16 кВ |
0-32 кВ |
0-32 кВ |
|
Максимальный ток утечки DC |
560 мА или 850 мА в зависимости от SSG |
300 мА |
850 мА |
850 мА |
|
Электрическая прочность к входному напряжению |
400В AC (50-60 Гц) |
400В AC (50-60 Гц) |
400В AC (50-60 Гц) |
400В AC (50-60 Гц) |
|
Диапазон измерений (при v / 2 = 80 м/мкс) |
0 - 65 км (TDR, SIM/MIM) 0 - 260 км (ICM) |
0 - 65 км |
0 - 65 км |
0 - 1000 км |
|
Погрешность |
0.2 % |
0.2 % |
0.2 % |
0.2 % |
|
Объем памяти рефлектограмм |
100 |
100 |
100 |
> 100’000 |
|
Дисплей |
TFT 320 x 240 (121 мм x 92 мм) |
TFT 320 x 240 (121 мм x 92 мм) |
TFT 320 x 240 (121 мм x 92 мм) |
Цветной TFT 12,1’’ |
|
Рабочая температура |
-10 ... +50 °C |
-20 ... +50 °C |
-20 ... +50 °C |
-20 ... +50 °C |
|
Температура хранения |
-20 ... +60 °C |
-40 ... +60 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
Габариты (высота х ширина х глубина) мм |
514х790х700 мм |
1070х500х490 |
800х514х700 |
970х514х700 |
|
Вес |
Около 160 кг |
80 кг |
195 – 295 кг |
195 – 295 кг |
