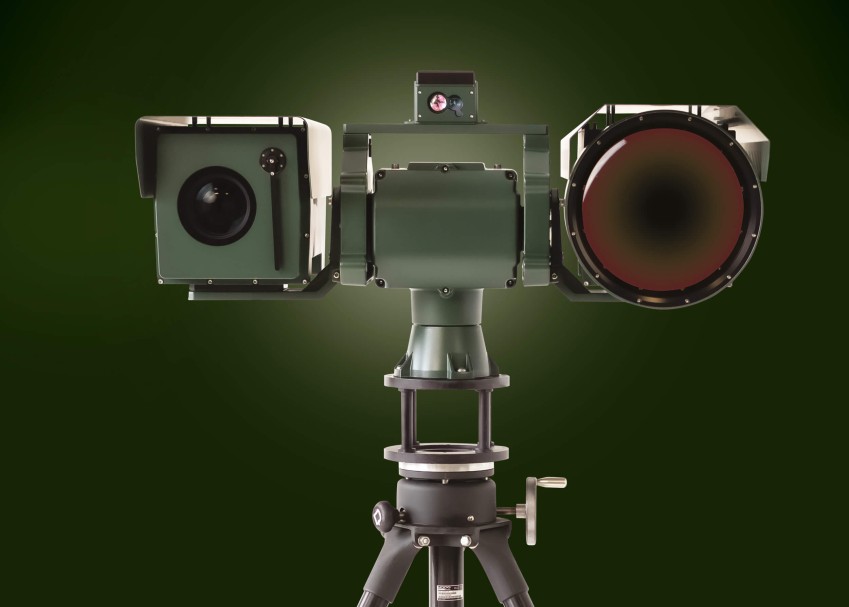

Тепловизионный комплекс РТР-900М

Тепловизионный комплекс дальнего радиуса действия для охраны особо важных объектов

Мощнейший комплекс наблюдения на базе сверхчувствительного охлаждаемого модуля с дальностью действия до 25 км. В конфигурации использованы самые передовые компоненты, что наделяет комплекс впечатляющими тактико-техническими характеристиками. Предназначен для наблюдения и охраны периметра особо важных объектов, государственных границ и береговых акваторий. В основе охранной системы охлаждаемый тепловизионный модуль, максимальная дальность обнаружения до 25 км. Мультисенсорная система РТР-900М оснащена тепловизором с разрешением 640 × 512 пикселей и частотой кадров 25 Гц, лазерным дальномером с дальностью измерения 10 км, Full HD камерой. Интегрируется с РЛС. При интеграции с радаром, система автоматически наводит тепловизионную систему на цель и следит за ней без участия оператора. Могут работать 24 часа в сутки в полной темноте, в тумане или дыму, во время снегопада.

Защита периметра, охрана границ и акваторий

РТР-900М предназначен для контроля периметра границ и береговых линий, особо важных охраняемых территорий, резиденций, обнаруживает автомобиль нарушителя на расстоянии до 25 км, человека на расстоянии до 19,2 км. Используется для построения охранных комплексов наблюдения, интегрируется в существующие системы наблюдения и радиолокационные комплексы.

Благодаря способности тепловизоров РТР-900М обнаруживать человека на расстоянии нескольких километров, они прекрасно подходят для охраны и защиты границ военными и пограничниками. Защита границ страны – жизненно важная задача национальной безопасности. Однако очень трудно обнаруживать потенциальных нарушителей или контрабандистов в полной темноте и в неблагоприятных погодных условиях. Поворотные тепловизионные системы безопасности РТР-900М помогают пограничникам при контроле границ ночью, в условиях низкой освещённости и плохой видимости. Может использоваться для защиты от дронов и квадрокоптеров.

Наблюдение за БПЛА

Самолет на расстоянии 25 км

РТР-900М в составе мобильного комплекса наблюдения

Области применения

Преимущества тепловизионных систем безопасности РТР-900М

	Детектор высокого разрешения 640 × 512		Дальность обнаружения автомобиля до 19,3 км		Дальность обнаружения человека до 12,9 км
	Быстрый автофокус на тепловизоре и на видеокамере		Класс защиты IP-66		Функции: видеотрекинг и видеостабилизация изображения
	Частота кадров тепловизора 25 к/с		Оптический зум тепловизора 20×		Оптический зум видеокамеры 40×
	Лазерный дальномер

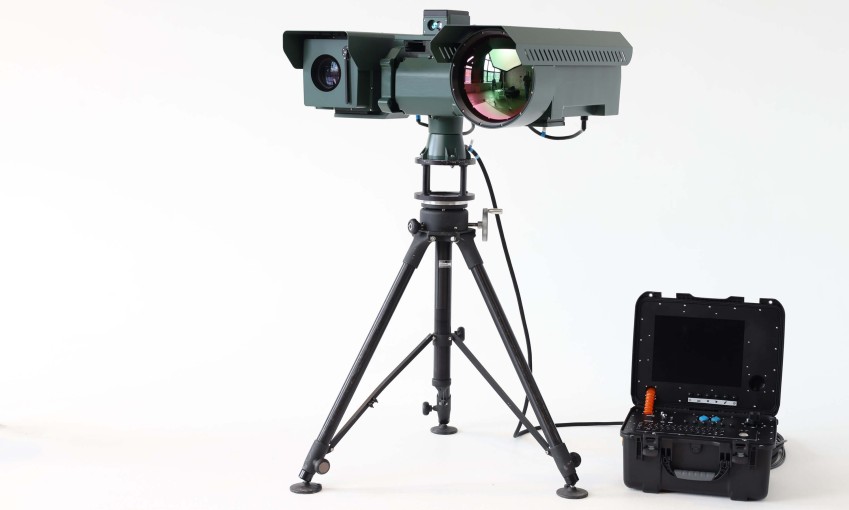

Тепловизионная система безопасности РТР-900М сочетает в себе небольшие размеры и большую дальность действия. РТР-900М можно установить стационарно, на автомобиль или телескопическую треногу. Тепловизионный комплекс обеспечивает мониторинг и наблюдение за большой территорией радиусом в 25 км. Для контроля и охраны территорий в сотни километров и защиты от военных угроз, можно установить несколько систем и объединить их в единую сеть, которая будет контролировать весь периметр объекта.

Тепловизионные камеры РТР-900М позволяют обнаружить нарушителей на дальних подступах, что даёт дополнительное время для реагирования и защиты людей, имущества и инфраструктуры важных объектов. Тепловизионный комплекс работает 24 часа в сутки, даже в самую тёмную ночь, в плотном тумане или дыму, во время снегопада и других сложных метеоусловиях.

Камеры оснащены опциями оптического и электронного масштабирования. Это обеспечивает максимальный уровень осведомлённости о ситуации и возможность приблизить обнаруженные подозрительные объекты, чтобы подробно их рассмотреть. Камеры можно подключить к существующим сетям или использовать как самостоятельное решение.

Государственная граница под надёжной охраной в режиме 24/7

Особенности тепловизионной системы РТР-900М

• Охлаждаемый детектор высокого разрешения 640 × 512;
• Фокусное расстояние объектива от 45 мм до 900 мм (зум 20х);
• Частота кадров тепловизора 25 к/с;
• Быстрый автофокус на тепловизоре и на видеокамере;
• Видеостабилизация изображения;
• Лазерный дальномер с дальностью действия до 10 км;
• Переносной пульт управления для работы в полевых условиях;
• Непрерывное вращение по горизонту;
• Видеокамера FullHD с зумом 40×;
• Дальность обнаружения тепловизором человека до 19,2 км;
• Дальность обнаружения тепловизором автомобиля до 25 км;
• Класс защиты IP66;
• Диапазон рабочих температур –50…+60 °С;
• Переносной пульт управления (опция).

Дальность действия по критерию Джонсона

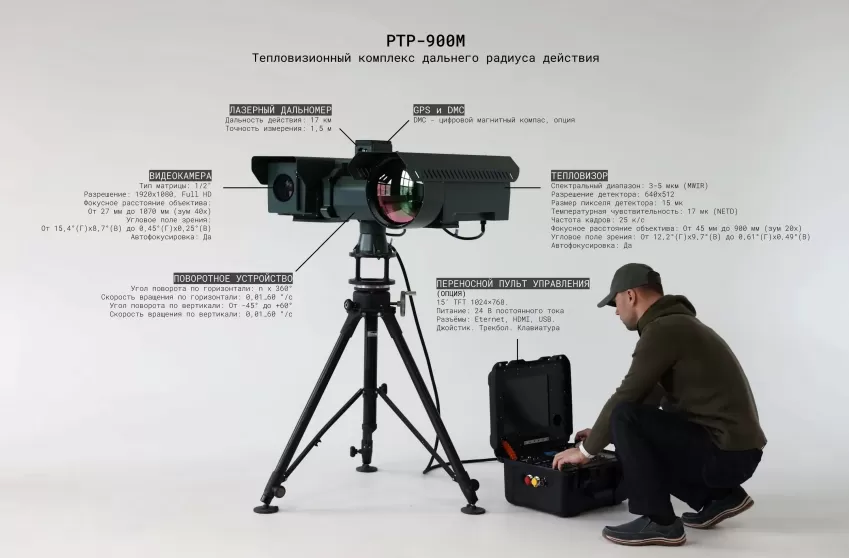

Состав комплекса РТР-900М

• Тепловизор

  В состав поворотных мультисенсорных систем РТР-900М входит средневолновой охлаждаемый тепловизор с матрицей высокого разрешения 640 × 512 элементов. Размер каждого чувствительно элемента матрицы 15 мкм. Спектральный диапазон, в котором работает тепловизор, 3-5 мкм (MWIR). Использование новых технологий и методов производства позволили нам улучшить чувствительность матрицы этого типа до 17 мК (NETD). Частота кадров тепловизионного изображения – 25 Гц PAL позволяет получать чёткое изображение «без залипания».

  Объектив тепловизора оснащён непрерывным оптическим масштабированием 20х и имеет функцию автофокусировки. Непрерывное масштабирование даёт возможность рассмотреть детали, не теряя цели из виду. На внешнюю поверхность первой линзы нанесено специальное алмазоподобное покрытие (DLC), защищающее его от внешних воздействий.

• Видеокамера

  Видеокамера в системах РТР-900М выполняет роль вспомогательного сенсора (основной – тепловизор), который в условиях освещения позволяет получать цветную картинку и видеть более детальное изображение объекта. Видеокамера обладает оптическим масштабированием 40х и автоматической фокусировкой изображения. По желанию заказчика видеокамера может быть заменена на другую, с матрицей более высокого разрешения.

• Поворотная платформа

  Тепловизионные системы РТР-900М оснащены поворотной платформой. С её помощью оператор может осуществлять непрерывный поворот камеры n × 360° и наклон ±35°. Это значительно улучшает понимание оператором окружающей ситуации.

• Цифровой лазерный дальномер

  Мультисенсорные системы РТР-900М комплектуются безопасным для зрения лазерным дальномером. Он позволяет измерять расстояние до объекта наблюдения до 10 км. При совместной работе лазерного дальномера с модулем GPS и цифровым магнитным компасом станут доступны полные координаты объекта наблюдения с возможностью отображения его на электронной карте местности. GPS и компас — опции.

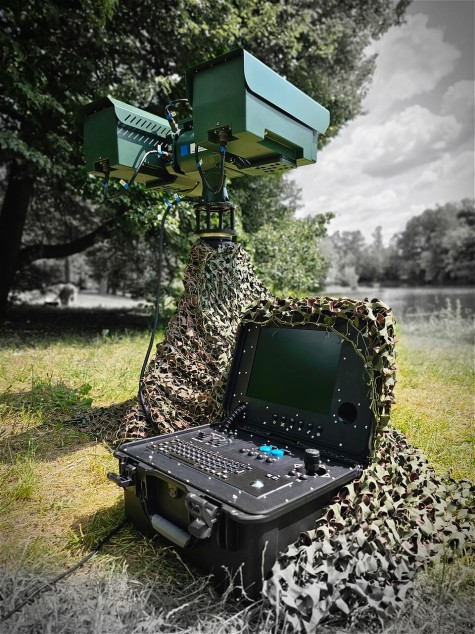

• Переносной пуль управления

  Для управления тепловизионной системой РТР может использоваться специальная консоль в состав которой входят: экран для отображения видео и другой информации, джойстик для управления системой и клавиатура для ввода данных. Консоль управления имеет видеовыходы и общий вход для питания всей системы, включая консоль. Использование такого пульта управления особенно удобно в мобильном применении, где важным являются быстрота сборки, удобство управления и отображения информации.
