Тепловизионные модули Axion Сooled

Охлаждаемый тепловизионный модуль на основе соединения InSb

Охлаждаемый детектор InSb

Тепловизионный модуль «AXION COOLED» оснащен охлаждаемым InSb-детектором (антимонид индия), который обеспечивает превосходную эффективность на очень больших расстояниях. InSb-детектор формирует четкие тепловизионные изображения разрешением 640х512 пикселей, на которых видны даже мельчайшие детали. Модуль работает в средневолновом инфракрасном диапазоне 3-5 мкм.

По сравнению с неохлаждаемыми детекторами тепловизионный модуль с охлаждаемым детектором позволяет обнаруживать потенциальные опасности со значительно большего расстояния. Все модули серии «AXION COOLED» очень компактны и имеют небольшой вес. Они представляют собой полностью готовое решение с передовыми характеристиками обработки изображения. Модули легко подключаются к интерфейсам питания и передачи видеосигнала всех существующих систем.

Особенности

1. Детектор высокого разрешения 640 х 512;
2. Размер чувствительного элемента 15 мкм;
3. Температурная чувствительность детектора (NETD): ~18 мК
4. Широкий выбор объективов с фокусным расстоянием до 1450 мм;
5. Управление по интерфейсу RS-232/422;
6. Наличие аналогового и цифрового видеовыхода;
7. Частота кадров тепловизора 50 Гц PAL;
8. Быстрый автофокус (АФ) на тепловизоре;
9. Дальность обнаружения тепловизором человека до 15 км, автомобиля до 20 км;
10. Компактность и простота установки модуля.

Все модули серии «AXION COOLED» очень компактны и имеют небольшой вес. Они представляют собой полностью готовое решение с передовыми характеристиками обработки изображения. Модули легко подключаются к интерфейсам питания и передачи видеосигнала всех существующих систем.

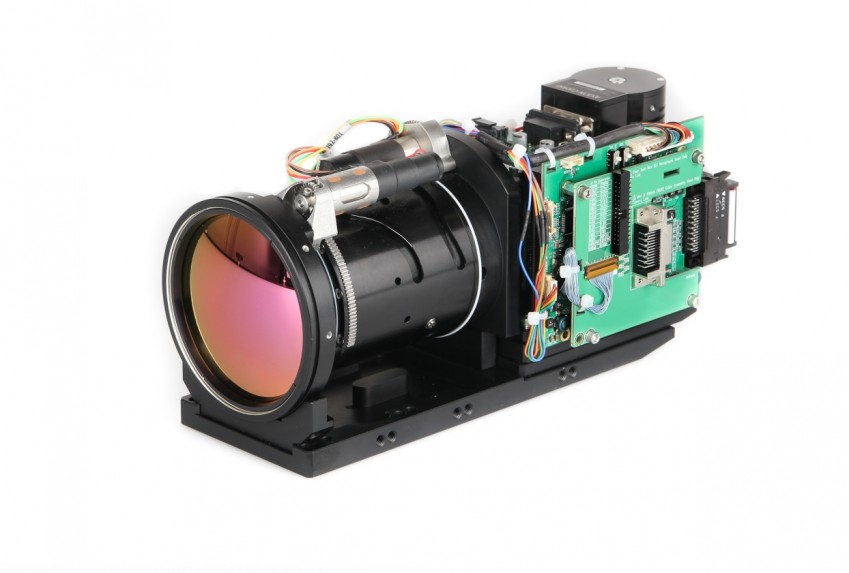

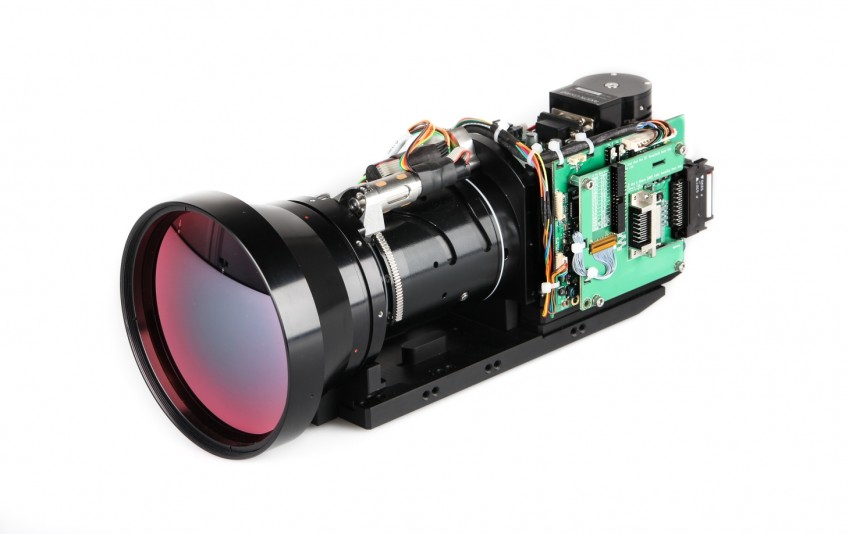

                          Axion Cooled 300Z                                                                                            Axion Cooled 420Z

                    640x512, 15мкм, 15-300мм                                                                        640x512, 15мкм, 21-420мм

Доступны различные типы объективов

AXION COOLED оснащается объективами с различной конфигурацией в зависимости от требований заказчика: фиксированный фокус, объектив с оптическим масштабированием, трехпольные объективы и др.

Дальность действия

Для решения различных задач тепловизионный модуль Axion Cooled может оснащаться различными объективами обеспечивающих различную дальность действия прибора. Типовыми целями для определения дальности действия тепловизора, является человек размером 1,8м х 0,5м и автомобиль размером 2,3м х 2,3м c тепловым контрастом ∆T=5°C.

Критерий дальности действия. Критерий Джонсона

Одним из важнейших параметров, характеризующих тепловизионные наблюдательные системы, является дальность обнаружения, распознавания и идентификации наблюдаемых объектов. Процесс обнаружения и распознавания объекта зависит от ряда случайных факторов и является вероятностным. Поэтому необходим критерий, позволяющий с определенной степенью достоверности принимать решение о выполнении задачи обнаружения, распознавания и идентификации. В качестве такого критерия широко применяется критерий Джонсона.

Кртерий Джонсона определяет следующие уровни восприятия (различения) в порядке повышения информативности:

Обнаружение: объект присутствует

Распознавание: определяется класс объекта — дом, человек, автомобиль и т.д.

Идентификация: объект может быть описан в рамках знаний наблюдателя — тип строения (дом, гараж, склад), тип автомобиля (грузовик, легковой, пикап), что за человек (мужчина/женщина, военный/гражданский).

Доступные функции управления

1. Автофокусировка
2. Плавная ручная фокусировка
3. Задание «окна автофокуса» и его размеров для более точной работы алгоритма автофокусировки; есть три варианта «окна АФ»: весь кадр, пол кадра, четверть кадра
4. Изменение полярности изображения (позитив/негатив)
5. Стоп-кадр изображения
6. Переворот изображения относительно горизонтальной и вертикальной оси
7. Автоматическая или ручная регулировки усиления и яркости изображения (АРУ)
8. Алгоритм АРУ, есть два варианта обработки гистограммы сигнала: количеством деталей в изображении: NORMAL – обрезаются «крылья» гистограммы на уровне 5 и 95%, изображение более контрастное с меньшим количеством деталей в изображении; WIDE – гистограмма сигнала используется целиком, изображение менее контрастное, более «мягкое», большее количество деталей в изображении
9. Задание скорости реакции АРУ: быстрое, медленное, среднее
10. Цифровое усиление деталей изображения (алгоритм МIDE), с возможностью изменения степени выделения
11. SHARPNESS – алгоритм повышение четкости изображения, с возможностью изменения уровня четкости
12. Включение/выключение электронного перекрестия
13. Цифровое масштабирование до 8х

Пример изображения с тепловизора Axion Cooled. Температура окружающего воздуха -10⁰С

Устройство модуля Axion Cooled

Комплект поставки

1. Тепловизтонный модуль
2. Комплект кабелей для подключения
3. Документация
4. Транспортировочный кейс

Дополнительные опции

1. Герметичный кожух с обогревом
2. Опорно-поворотное устройство
3. Тренога

Специалисты нашей компании готовы организовать демонстрационный показ.
